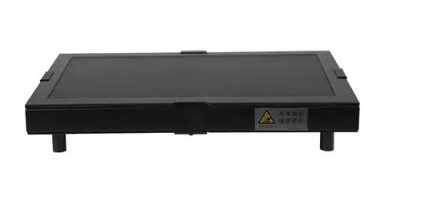

電加熱板
一、設計要求
1、在煙氣凈化處理過程中，產生的飛灰將被收集并輸送到飛灰儲倉。當溫度低于飛灰的結露點時（通常為110～130℃），飛灰結露并粘附在設備上，腐蝕設備。為了防止袋式除塵器灰斗的飛灰吸潮、凝結，最終造成系統運行中斷，要求對這些設備進行電加熱，通過電加熱系統的熱量輸出，使加熱設備內的灰達到所要求的溫度，使設備的溫度維持在結露點之上（140℃），避免吸潮；
2、電加熱系統的布置、設計以最低及最高環境溫度為基礎。電加熱應使加熱部件布置均勻合理，不得出現因加熱不均勻而造成灰凝結或局部過熱現象；
3、電加熱系統的總進線電源為380/220V、3相5線、50Hz交流電源，電加熱系統的設計必須考慮到整個供電系統的平衡；
4、電加熱系統應能滿足8000小時/年連續運行的要求，正常使用壽命在20年以上；
5、電加熱系統加熱、連接等部件應有足夠的機械性能和抵抗機械應力及腐蝕的能力，使用時年更換率不得高于5%；
6、電加熱板每塊500 W,運行電壓?jiǎn)蜗郃C380V，采用304不銹鋼外殼，板材厚度0.5mm發熱器件采用鉻鎳鐵合金600（沖壓式）或者平面鎳鉻合金。每個分線接線箱至加熱板之間聯絡電纜須采用GN500云母繞包高溫電纜，耐溫在250℃以上。賣方在設計時需要充分考慮到每相的負荷平衡。電加熱器設備在上述所列參數和運行環境下，能長期安全運行；
7、電加熱系統應在需要加熱的設備壁面設置溫度測量元件，并帶有數顯溫控儀，電加熱可以根據設定和測量的溫度值自動啟停。
