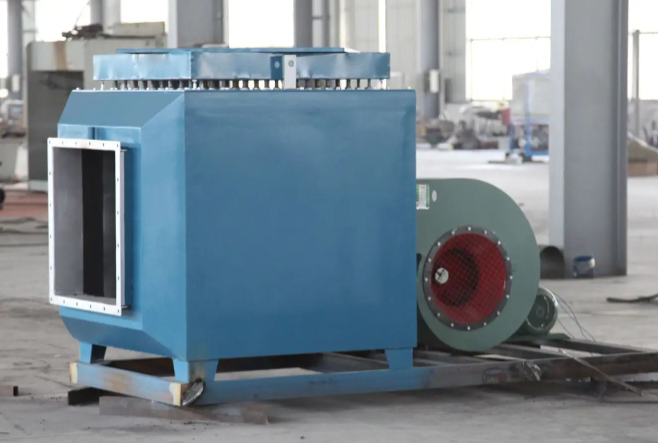

智能防爆電加熱機組
防爆風道電加熱器是由箱體、裝入多支U型電加熱元件等幾部分組成，管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分緊密地填入具有良好絕緣性和導熱性能的結晶氧化鎂粉。管狀電熱元件發熱體，具有結構先進，熱效率高，機械強度好，耐腐等特點。
一、技術要求
1.防爆電加熱器
?電加熱器：總功率為：800kw（100kw×8），單臺電加熱器電熱元件由225支￠16mm304不銹鋼U型管式電加熱元件組成，其中另配9支備用。單支功率為3.7kw/支，380V?！唉ぁ毙徒臃ǎ?組，100kw/組。
?加熱管與管板之間焊接緊密。
?加熱管相互間，管內連接導體相互間以及它們與金屬管的間距合理、防止短路；管外引出棒與加熱絲之間采用碰焊連接并按GB3836.3－2021表1和表3規定最小電氣間隙和最小爬電距離。
2.電加熱元件
?電加熱元件嚴格按照J(rèn)B/T2379-1993之規定設計、制造與檢驗。
?本設備加熱元件為金屬管狀電熱元件，元件金屬外殼優質不銹鋼0Cr18Ni9，電熱管縮管后單邊壁厚不小于1.0mm，設計正常工作溫度300℃至500℃，其外表面經高溫氮化處理，耐溫可達800℃。
?加熱元件表面功率：表面功率的大小直接影響電加熱管的使用壽命，是電加熱管的重要技術參數。我公司選用發熱元件平均發熱負荷（即功率密度）：2.5w/cm2<3w/cm2<6 w/cm2 (國家允許表面負荷)。
3.防爆接線盒
?防爆接線盒上設有電纜引入裝置，加熱器在出廠前接線盒內部均接線完畢，并留有電纜接線端，設備到達現場后，用戶直接引入電纜即可，安裝簡單、方便。
?電纜引入裝置采用密封圈式，電纜布線。
?接線箱內連接導體采用銅排連接
4.機組箱體結構
機體采用框架式箱體結構，拆卸方便。外皮采用耐高溫Q235制作。箱體要求具備足夠的強度，保證在承受±2000Pa時安全運行，外殼不變形。
5.風機
風機為低噪聲軸流風機，風機應具備24小時/天連續安全運行功能，風量、風壓滿足工況設計要求。風機葉輪必須做動、靜平衡試驗。
風機設備的震動和噪聲應符合有關規定。
（1）風機特性曲線應符合說明書及國標GB1236-2000的要求：
在保證點的風量+5%.
在保證點的風壓+5%.
在保證點的效率+5%.
（2）風機葉輪動平衡應符合國標JB/T6445-92<<通風機轉子平衡>>的規定.
（3）風機的剛性要滿足有關規范的要求,以使風機各個部件不產生振動.
（4）風機的噪聲應符合<<通風機噪聲限值>>的規定..
（5）風機的振動應符合風機行業標準,并達到良好以上水平.
（6）設備的加工精度及焊接質量應符合風機行業標準.
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
6.控制流程說明：
（1）負載風道加熱器分為多路電源供電。工作電壓AC380V 50Hz。
（2）控制方式：電加熱器總功率全可調設計，可控硅的工作方式：移相。
（3）采用智能溫度調節儀自動控制。溫度控制點分為出氣口1個(雙芯)、井筒溫度1個，加熱芯中心溫度2個，共4個溫度控制點。井筒溫度信號為PID自整定調節，出口溫度作觀察用，電熱管溫度作超溫保護溫度連鎖保護控制。
（4）加熱控制采用雙顯示智能調節儀PID(遠東)控制，主控器件為可控硅調功控制。根據溫度控制信號進行無級自整定調節，達到溫度控制精確。
（5）過熱超溫聯鎖保護：在加熱器內的電熱管表面設置2個具有代表性的高精度過熱保護測溫點，采集溫度信號輸送至溫控表，實時檢測發熱元件的表面溫度,在溫控表上可直觀的顯示和設定電加熱器中測溫點的發熱元件表面溫度，一旦電加熱器因某些原因電熱管出現超溫時，溫控表發出指令,切斷該臺加熱器的工作，并同時發出報警，提醒操作人員注意，及時排除故障，避免了加熱器因干燒等原因而導致?lián)p壞,待溫度下降至設定值后，會自動啟動電加熱器
（6）風機聯鎖保護：加熱器與風機聯鎖控制，必須先啟動風機后才能啟動電加熱器，當風機停止運行，加熱器自動切斷電源。
7.電氣控制性能：
（1）加熱器采用遠東AI808精度數顯溫度調節儀,調控方式PID自整定,具有超溫報警自動斷電 控制溫度穩定、準確。出口溫度進行監控，從而保證總井筒溫度控制在工藝要求值。
（2）在風筒設置一個溫度傳感器對發熱溫度進行測控，測控元件為Pt100分度熱電阻。將溫度信號傳送至溫控表通過PID運算、整定，輸出帶有跟蹤控制的模擬（4-20mA）信號,去控制主電路的可控硅模塊調控輸出功率，實現加熱井筒介質溫度始終恒定在設定溫度值左右，該控制方式溫度曲線平滑，控溫精度高。
8.主要電器元件型號
斷路器 HD13-1500A 3P 正泰
多功能表 數顯電流表1500/5，電壓表0-450V 遠東
互感器 BH0.66 1000/5A 正泰
斷路器 NM1 200A 3P 正泰
控溫儀 AI808(0-400℃) 遠東
可控硅 KPZP-2500A/2500V 宜興
控溫鉑電阻 PT100分度 鎮江熱工
9.電氣控制柜面操作顯示
（1）加熱系統啟、?？刂?/span>
（2）加熱器啟、停信號顯示
（3）出口溫度顯示和監測
（4）井筒溫度顯示和控制
（5）電熱管溫度顯示和控制
（6）三相電流、功率顯示
（7）系統電源指示、故障報警指示
（8）風機啟、?？刂频?/span>
10.電氣控制柜保護與連鎖
故障連鎖及電氣自動保護
二、防爆風道加熱器技術特點
1.該加熱器具有升溫速率快、設定溫度穩定可靠,保溫性能良好,殼體溫度控制在45℃左右,熱效率高達98％以上。
2.升溫和降溫速率快，可達10℃/S，調節過程快而穩定。不會出現所控介質溫度超前和滯后現象而導致控制溫度漂移不定，適合自動控制。
3.機械性能好：因?yàn)榘l(fā)熱體為特制合金材料，所以在高壓空氣流的沖擊下，它比任何發熱體的機械性能和強度都好，這對于需要長時間連續不斷對空氣加溫的系統和附件試驗更具有優越性。
4.在不違規操作使用過程中，該設備壽命可長達十年，屬經久耐用。
5.本設備具有體積小、操作簡便,對加熱介質潔凈無污染。
