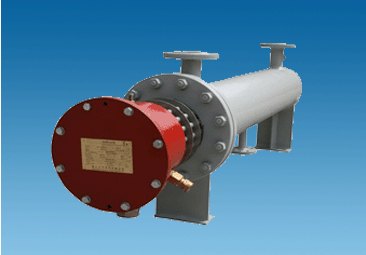

電加熱器
一、供貨范圍、規格
供方提供電控箱及相關接線圖、證書、相關說明書，電控箱同電加熱器一體化。
1.功率要求：18kW (功率分為3+6+9KW.三檔可切換，切換旋鈕處銘牌有相關功率標識)。數量：2臺
2.結構形式：立式安裝
3.法蘭進出口徑：DN25 GB/T2506 PN16
4.附件：溫度傳感器、安全閥（全啟式，開啟壓力1.0Mpa）、壓力開關、填料函、放殘球閥、配對法蘭（GB2506，四進位）（如滿足功能需另外增加配件，請廠家自行添加）。
5.CCS證書。
6.電控箱所需功能：
擁有電源指示信號燈（指示電加熱是否通電）。控制箱提供手/自動兩種操作模式，自動控制可實現低溫自動啟動、高溫自動停止、超溫?cái)嚯姳Ｗo(hù)（低溫、高溫及超溫值可調整，出廠設定為默認值），斷電后重新手動復位；被加熱介質下進上出，提供防干燒保護。有對外延伸的綜合報警信號及通向我司電控箱的綜合報警信號。
電控箱內部需有接線圖銘牌或貼牌。電控箱需有欠電壓保護功能。
7.電制：380V/50HZ
二、技術要求
1. 引用規范：
1.1 GB4208-93外殼防護等級；
1.2 GB/T6388-1986運輸包裝收發標準；
1.3 GB/T3856船用電熱器具通用技術標準；
1.4 Q/AL0008-2004燃油加熱裝置；
1.5 Q/AL0011-2004 R系列管狀電熱元件；
依據以上規范進行設計、生產、檢驗及包裝運輸。
2. 控制機理：調節控制溫度（范圍在40--150℃），可由客戶自行設定溫度值。電加熱器采用通斷控制，加熱器帶有一個獨立于自動控制傳感器的安全溫度開關，該溫度開關在達到限制溫度時切斷電力供應并立即切斷加熱器電源，須由操作人員手動復位方能啟動設備。
電加熱器能夠提供高低溫，超高溫及空燒報警信號。
3. 技術參數
電制：3φ/380V /50Hz ;
加熱介質：船用柴油；
流量：1100L/h；
工作壓力：0.4~0.6MPa；
要求耐壓：1.6MPa；
工作溫度：～40℃；
要求耐溫≥120℃；
電加熱總功率：18KW。
冷態絕緣電阻>10MΩ 熱態絕緣電阻>1MΩ 防護等級：IP44
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
4. 制作要求：
4.1 裝置本體采用20#無縫鋼管，并做防銹處理。根據制造廠的工藝要求，適當?shù)胤皆O(shè)有加強，以保證強度和剛性。
4.2 本體內襯隔熱材料，外包不銹鋼板，板厚1mm，要求整體美觀。
4.3 電加熱管材質為SUS304。
4.4電器設備的防護等級符合訂貨要求，電器介電強度應能承受試驗電壓x2倍額定電壓且不低于2000V的交流電試驗1分鐘，無擊穿和閃絡現象。
4.5 設備進線連接處應配套提供不銹鋼電纜填料函。
4.6 所有提供的電纜均為無鹵、低煙、阻燃型船用電纜。
4.7 所有設備的底座內側帶接地螺栓，設備冷態絕緣電阻不小于10MΩ，熱態絕緣電阻不小于1 MΩ。
4.8 電器設備的結構應具有防水性能，采用保護裝置，不致產生短路、損壞絕緣。
4.9殼側管側按檢驗規范須做耐壓試驗，不得有滲漏現象。
4.10接線盒材質： SUS304。防護等級：IP44
4.11設備顏色，除不銹鋼殼體外，機械部分灰色。
4.12出口法蘭伸出尺寸≥50mm。
三、圖紙資料
訂貨時要提供圖紙給需方確認，經確認后作為供貨時的驗收依據。
提供使用維護說明書（含電氣接線圖、電氣原理圖）、裝箱清單； 電加熱器提供工廠合格證、工廠檢驗報告書、電加熱器使用說明書。
四、質保規定：
產品保質期為整機交付后12個月。在質保期內如出現質量問題，供方接到需方通知后盡快到指定地點免費維修。
供方出廠前通知需方有關人員確定是到現場驗收還是到來貨驗收。
