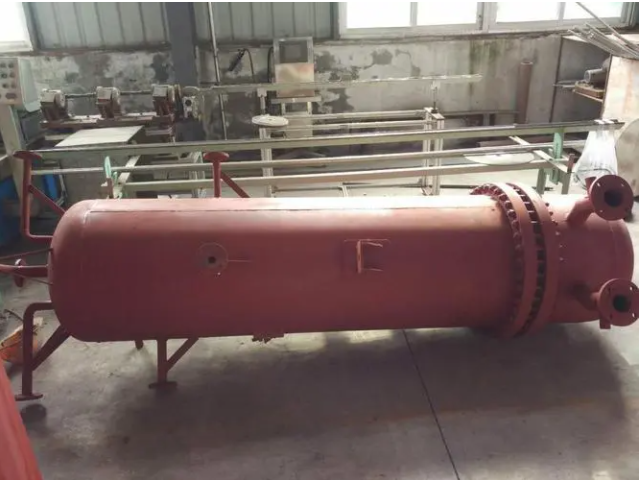

蒸汽電加熱器
1.設備設計與制造要求
1.1 電加熱裝置整機具有良好的防銹蝕、防磨損性能和高度的運行可靠性。
1.2電加熱裝置應采用緊湊設計、盡量減少設備占地，相關接口應便于現場安裝。
1.3電加熱裝置應按照GB150《壓力容器》和《壓力容器安全技術監察規程》進行制造、焊口及管件等熱處理、試驗和驗收，并報市場監督管理局取得相關手續。并提供《壓力容器產品質量證明書》及相應的檢測、試驗、熱處理報告及過程設備強度計算書等。
1.4投標人必須提供D1類壓力容器制造資質；所有焊接部分制作必須由持有對應焊工證的人員完成。
1.5管道蒸汽電加熱裝置防爆等級：ExⅡCT4類；電加熱裝置筒體縱、環縫均應作X射線檢查。
1.6設備制造完畢后進行水壓試驗，水壓試驗水溫不低于5℃，氯離子含量不超過25mg/L，按《壓力容器安全技術監察規程》進行試壓，試驗合格應立即將水漬去處干凈。
1.7管道蒸汽電加熱裝置的防護等級為IP54。
1.8管道蒸汽電加熱裝置的所有接口均為法蘭連接，接管伸出設備外的長度不小于150毫米，以使接口露出于保溫層之外，并提供固定保溫層的措施（保溫金屬緊固結構件及保溫支撐由投標人供貨,設備保溫由招標人現場自理）。
1.9管道蒸汽電加熱裝置采用金屬管狀電加熱元件，元件采用高溫耐熱鎳鉻合金絲材料，元件金屬外殼采用不銹鋼管材。發熱元件要求拆卸方便，采用專用扳手可以在不拆卸固定板的情況下很方便地進行更換。
1.10電熱管采用分組并聯加熱，在空隙部分緊密地充填無水結晶氧化鎂，應保證導熱性好，絕緣性優，加熱裝置的絕緣材料在高溫下應能保持良好的絕緣性能和介電強度。
1.11投標人采用分次縮管成型工藝，確保加熱元件充填材料的密實度，隔絕電熱絲與介質接觸，應確保設備無故障運行不少于15000h。
1.12加熱裝置內應設導流板，使介質與電加熱元件充分接觸，蒸汽加熱均勻。
1.13電加熱裝置配套疏水閥、安全閥、進出口蒸汽反法蘭等，到貨時提供電加熱裝置結構圖及總裝系統圖。
1.14電加熱器的設計應留有一定的余量，且具有在一定溫度范圍內保持恒溫的功能?？販鼐龋?.5級；控溫范圍：0～420℃。當電加熱裝置進口蒸汽溫度在160℃～250℃之間時，加熱器出口蒸汽溫度控制在180℃～410℃，流量不小于2~4t/h。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
2. 工藝要求
2.1蒸汽電加熱裝置采用深孔氬弧焊接設備，將加熱元件的管殼與法蘭利用深孔焊接技術進行深孔焊接，使電熱管與管板固定，并成為受壓容器的一部分。
2.2蒸汽電加熱裝置應保證接線盒內部溫度低于60℃。投標人的方案應完全避免接線盒內部因溫度超高而導致接線盒內部接線電纜軟化造成短路，確?，F(xiàn)場設備的正常運行。
3.設備性能要求
3.1 為了確保電廠安全運行，蒸汽電加熱裝置設計應能承受電廠所有運行情況下可能存在荷載的最不利組合。
（1）內部及外部的設計壓力；
（2）零部件重量及運行或試驗情況下存水的重量；
（3）附加荷載，包括管道及保溫等；
（4）還應考慮安全閥動作時的反力。
3.2 蒸汽電加熱裝置的設計應考慮安全閥開啟時的排汽的反作用力（F）、力矩以及內壓力的影響。
3.3 考慮突然施加荷載（F）的影響。對安全閥動作時所施加的作用力和力矩，還應計及與安全閥開啟時有關的動載荷系數，該系數可取為2。
3.4 裝設安全閥的短管、蒸汽電加熱裝置殼體（包括各接口短管處的加強板）的壁厚及短管上的法蘭（如有）均應作強度驗算，以承受內壓、安全閥動作的反力和力矩，熱脹推力及安全閥、排汽管的重量。
3.5 加熱裝置能承受進出口管道附加推力和力矩值。
4. 電氣部分
4.1 投標人配供的電氣設備符合IEC有關規定或相當于上述標準的中國標準。
4.2 投標人成套配供電加熱裝置的控制設備、配電設備。投標人提供的電氣設備和部件按GB/T 50549《電廠標識系統編碼標準》編碼（具體KKS編碼規則在設計聯絡會上確定）。隨機配套電源柜、控制柜應滿足GB7251-87《低壓成套開關設備》國家標準。
