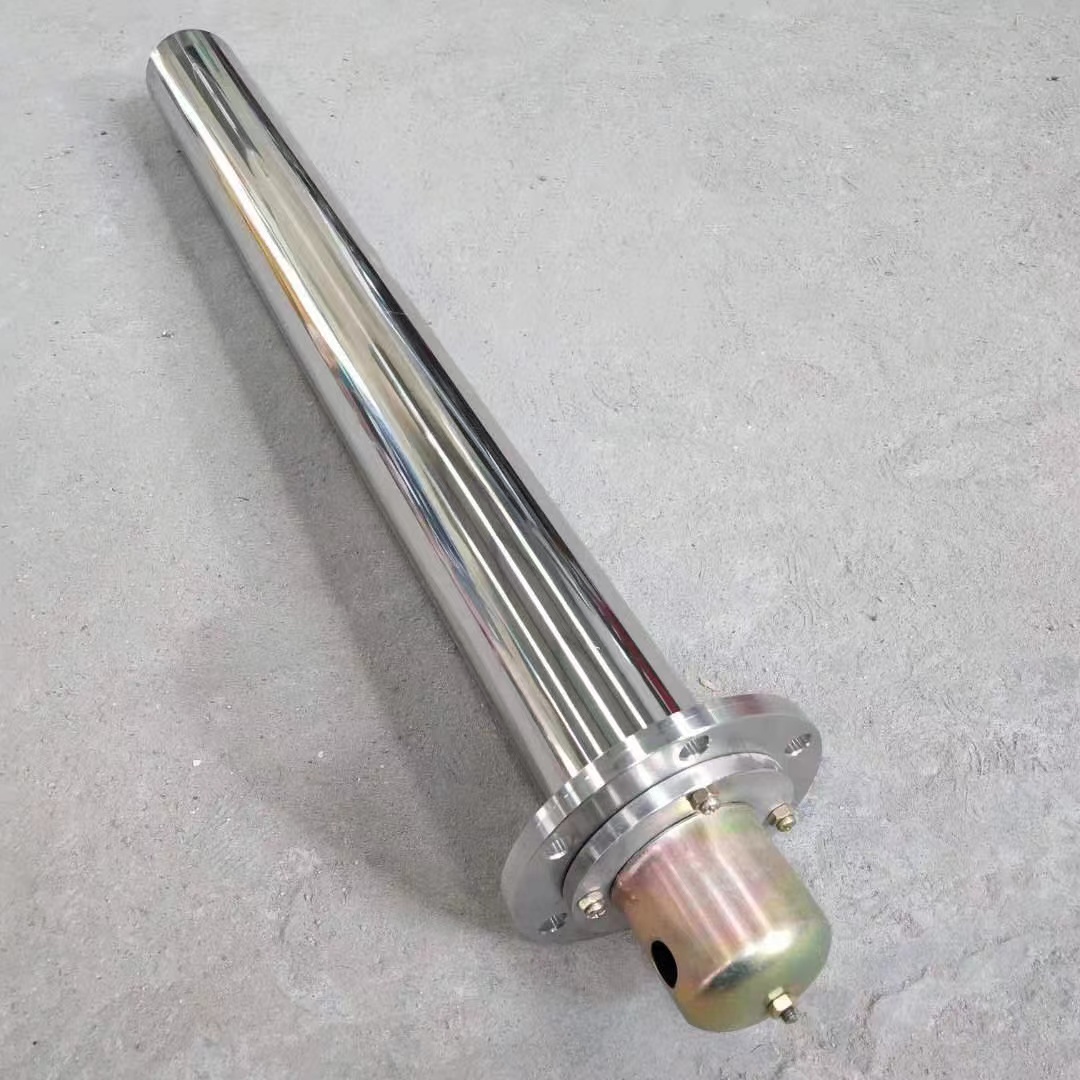

原油罐用加熱器
一、項目概況
本項目用于5×104m3雙盤式外浮頂原油儲罐罐內加熱器改造項目。每罐共一套加熱器，每套4組，加熱面積共250m2。本次更換一座5×104m3原油儲罐加熱器一套4組，每組加熱面積至少62.5m2。成交單位應按此技術要求簽訂技術協議，與報價文件一起做為合同附件。
二、項目名稱
加熱器改造項目。
三、現場條件
1、氣溫：年平均氣溫9.8℃，極端最高氣溫34.4℃（1978），極端最低氣溫-22.4（1976）.
2、降水：年平均降水量549.9mm，一日最大降水量204.7mm（1975）
3、霧況：年平均霧日為4.4d
4、風：仙人島海區強風向是WNW、S，最大風速29.0m/s；次強風向是N、NE，其最大風速26.0m/s；常風向?yàn)镾SE，頻率17.28%，次常風向?yàn)镾，頻率13.94%。六級以上風頻率16.62%。
5、抗震設防烈度：7度（0.15g）。
四、儲罐的基本技術條件
1、油罐內徑：?60000mm；罐壁高度：19540mm。
2、儲存介質：原油。
3、油罐設計溫度：75℃
4、介質密度：0.87t/m3
5、最高操作液位：17000mm
6、浮盤邊緣支撐高度：2000mm
7、罐壁蒸汽入口管中距罐底上表面800mm，入口管徑D88.9×9；罐壁冷凝水出口管中距罐底上表面200mm，管徑60.3×7。以上管材均為無縫鋼管，材質為20#鋼。
8、加熱介質：蒸汽，溫度200℃。
9、罐底板坡度：15‰。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
五、項目內容及范圍
1、供貨商提供5×104m3雙盤式外浮頂原油儲罐無水擊加熱器4組。每組加熱面積不得少于62.5m2，每座罐整體加熱面積不得少于250m2。加熱器鋼管采用螺旋翅片散熱方式。
2、由甲方委托第三方施工單位負責現場安裝，供貨商提供加熱器安裝圖紙，并負責現場安裝指導，并應及時書面向甲方反饋第三方安裝問題。
3、由甲方委托第三方檢測單位負責對現場安裝的所有焊口的無損檢測工作，供貨商負責監督現場無損檢測單位的檢測工作并復核底片質量，對底片質量問題及時書面報告甲方。
4、供貨商提供出廠產品無損檢測報告，并將底片交甲方收存。
六、設計制造技術要求
1、本技術要求是油罐用加熱器的最低要求，并未對一切生產過程做出詳細規定，供貨商應提供滿足技術條件的優質產品。
2、本次設計制造的油罐用加熱器必須為“無水擊”型，且節能。
3、加熱器所有焊縫必須為對接接頭型式（支撐架除外），排管直管段不得采用拼接。對接焊縫應采用氬弧焊打底，焊接采用電弧焊或氬弧焊蓋面，電弧焊焊條型號為E4316。
4、焊接接頭型式應符合GB/T985中有關規定，且均為連續焊。
5、加熱器的對接焊接接頭必須100%X射線檢測，焊縫檢測質量應符合NB/T47013中Ⅱ級為合格。
6、加熱管選用無縫鋼管φ60×6、材質20（GB/T 8163-2008），
鋼管采用螺旋翅片散熱方式。集結管主體采用拔制一次成型結構，底部輔以三通焊接，必須確保底部無積水產生，規格為φ114，集結管壁厚不小于8mm,拔制端頭厚度為6mm，長度不小于31.85mm，拔制長度符合GB12459-2017《鋼制對焊管件類型與參數》中的規定，托架用角鋼∠50×5。
