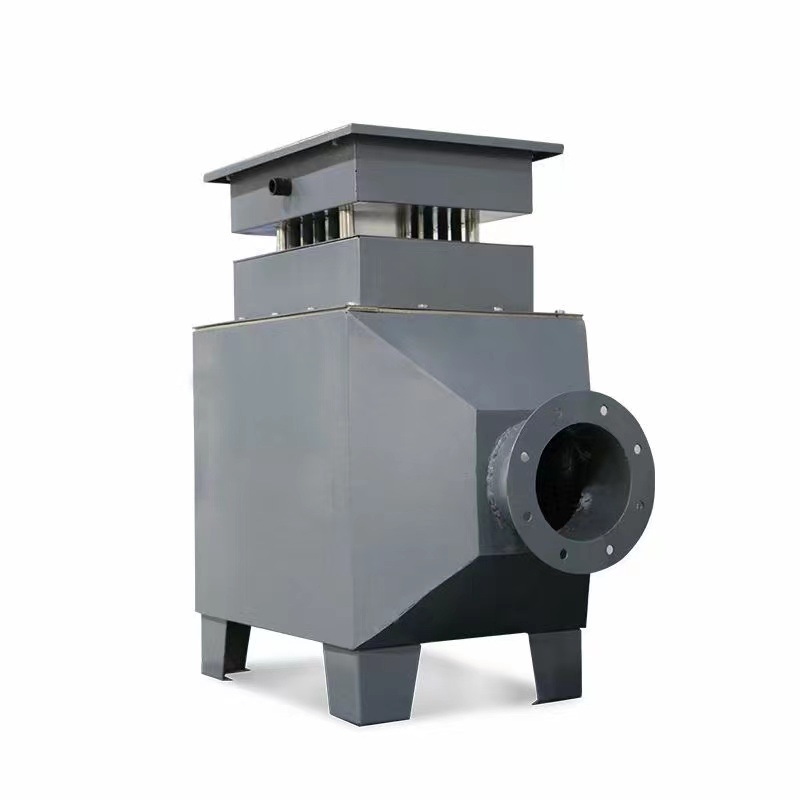

流化風電加熱器
1.地質條件
地震設防烈度：6度（0.05g）。
2. 設備工作條件
AC380V電源，頻率50Hz。
3. 設計條件
就地箱與設備間的電纜由供方供貨，單根電纜長度考慮15m。供方提供的就地箱配測溫元件，溫控器帶4~20mA溫度信號輸出，就地及遠方操作功能。
電加熱遠方信號接口：運行，故障，遠方，啟動指令，停止指令，4~20mA溫度信號。
流化風機的參數為：風量：3.5m3/min（消石灰），風壓50KPa，供消石灰倉及石灰石氣化，溫度可控。
4. 電加熱器設計參數
功率：4.5KW
加熱元件與備量：3用+1備
加熱元件材質：304
熱電阻數量：1
熱電阻型式：PT100
電壓：380V
電氣接法：星型
分組：1
數量：1
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
5.設計條件
2臺4.5千瓦（KW），380 伏特（Volt），3 相（Phase）5線（Wire）（Y型連接），50赫茲（Hz）電加熱器。
該加熱器放置在900×900平臺上，安裝有4根直徑Φ15材質為SUS304加熱管,各相位間負載均衡配置。
加熱器包括下列部分：2套電熱器芯，2套溫度控制系統。
6.電熱元件制作及檢測
A、電熱元件的制作，發熱體相互間，管內連接導體相互間以及它們與金屬管的間距大于2mm，金屬管末端的管口采用絕緣材料，并進行充分的絕緣處理和防潮處理，按相關要求進行型式試驗。
B、電熱管必須承受下列試驗：
（a）以1.1倍額定電壓，額定頻率通電1分鐘、斷電4分鐘為一周期，重復試驗，承受1分鐘下列交流電壓的介電強度試驗：2E＋1000（2×電加熱器的額定電壓＋1000V）最低1760V，按2000V進行高壓測試。
（b）以1.1倍額定電壓、額定電流通電5分鐘，斷電狀態，全部浸入水中25分鐘為一周期重復試驗50周期后，在大氣中放置40分鐘，再承受1分鐘，所示交流電壓的介電強度試驗。
（c）在＋40±5℃相對濕度為90±5％的溫?zé)嵯渲蟹胖?4小時后，立即擦去表面潮氣，用500伏兆歐表測量帶電部分與非帶電部分之間的電阻值，須不小于5兆歐。
