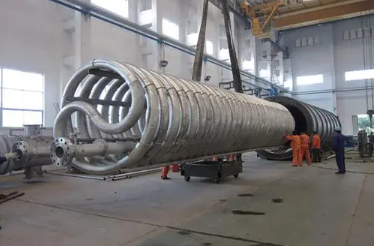

冷氫化輻射電加熱器
1.工藝技術要求
(1) 設備位號：02EF02A/B/Ca/b,02EFO2D01a/b/c(混合氣電加熱器)
a) 設備進口條件：
進料組成 (wt%): 四氯化硅(96.6%)/氫氣 (2.6%)/氯化氫(0.8%)
質量流量：188000kg/h
相態：氣相
溫度：482℃
壓力：3.25Mpa(G)
粘度：0.0275cp
熱容：0.9825kJ/kg-K
導熱系數：0.144W/m-K
b) 設備出口條件：
出料組成 (wt%): 四氯化硅(96.6%)/氫氣 (2.6%)/氯化氫(0.8%)
質量流量：188000kg/h
相態：氣相
溫度：570℃
壓力：3.2Mpa(G)
粘度：0.03cp
熱容：0.9909kJ/kg-K
導熱系數：0.159W/m-K
c) 加熱負荷：
加熱量：正常4535kW, 最大5000kW (沒有考慮熱量損失)。
d) 加熱形式：輻射加熱
e) 調節方式：根據加熱器中物料出口溫度調節電加熱功率。
f) 電加熱管材料： NO8810
g) 危險區域劃分標記：防爆等級： ExdIICT4、防護等級： IP65，加熱器應有良好的靜電接地措施
h) 法蘭標準：HG/T20615-2009
法蘭等級： CL600
密封面形式： RJ
進口管徑： DN450
出口管徑： DN450
2.設計和制造要求
(1) 電加熱器盤管設計溫度650℃,設計壓力3.6MPa(G), 要求運行時物料出口溫度達到570℃時盤管溫度不能高于650℃。要求設計雙呼吸閥，配套可燃?xì)怏w報警儀。
(2) 由廠家在確定電加熱器功率時考慮熱量損失。
(3) 供方應具有同類電加熱器設計、制造經驗以及良好的應用業績。
(4) 電加熱器的材料應不低于4.1-工藝技術要求中的要求。如供方認為其它材料更 為合適，則應說明選擇的依據。
(5) 電加熱器設計壽命不小于15年。
(6) 供方所提供的設備應該是滿足技術要求的全新產品，其設計、制造和檢驗應符 合國際和行業的最新標準和規范。必須隨設備提供相應的檢驗報告。
(7) 電加熱器溫控要求采用 DCS 控制，電加熱器需設置分區溫度監測、超溫聯鎖 保護功能和氣體泄漏監測聯鎖保護功能，調功柜自身要有超高溫聯鎖停車功能。
(8) 電加熱器熱損失≤5%,保溫材料優先選用氣凝膠材料或其他同等材料。
(9) 電加熱器設計及其電氣控制元器件選型配套，滿足高原(海拔2980m) 地區使 用要求。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
3. 性能保證要求
供方提供的電加熱器的產品性能必須滿足并不低于本技術規格書所提及的其他要求。
需保證合同設備年無故障連續運行時間≥8000小時。
遵循本規格書并不是解除供方在設計、制造、做工和材料質量等方面的責任，供方提供的設備必須滿足需方規定的操作工況，其機械性能和操作性能應是完全可靠的。
本規格書是對供方的最低要求，供方最終對所供設備的質量及性能負責，同時應保證設備的設計、制造遵循所有相關的國家和地方的最新法律、法規要求。
供方應保證所供設備在間斷和連續的工況下皆能安全運行，同時在整個操作范圍和當?shù)氐臍夂驐l件下，完全滿足本規格書和數據表中的各項要求。
供方應提供全方位的保證，包括：設計、材料選用、設備制造等皆應滿足數據表和規 格書中的各項要求，并應特別保證成套設備投入使用后，在兩年正常使用期內由于設計、
材料選用、設備制造等方面的不合理而引起的全部維修費用不用需方承擔。
4.供貨范圍
4.1 供方的供貨范圍
(1)供方應提供電加熱器，整套電加熱設備，包括加熱元件、支撐圈、防爆接線盒、加熱器的安全保護系統、加熱器外壓容器以及相應的連接件。
(2)供方應提供調功柜、現場操作柱、可燃?xì)怏w報警器、腔體遠傳壓力檢測。調功柜電氣元件要求使用國內外一線知名品牌，且不能為淘汰產品。調功柜放置于室內(無空調)非防爆區域。要求調功柜應充分考慮散熱問題。
(3)配備與設備連接的連接板和螺栓、螺母及必需的備品備件，設備安裝用地腳螺栓、螺母。
(4)專用工具(如果有)。
(5)開車備品備件(包含在投標總價中)。
(6)兩年內必須的備品備件，由供方推薦，列出包含數量和單價的清單(不包含在投標總價中)。
(7)除需方要求供貨范圍以外的滿足設備安全、正常生產的所有部件。
4.2 供方工作范圍
(1)電加熱器的設計和制造
(2)材質檢驗報告
(3)表面處理
(4)不銹鋼設備/部件的酸洗鈍化
(5)按相關規范進行設備包裝.
(6)按詢價條款要求的運輸
(7)完成并提供全部廠商文件
(8)安裝的監檢
(9)配合需方，提供相關的設計文件供技術專利商進行詳細設計審查(如需)
5. 質量保證
供方應保證其合同貨物經過正確安裝、合理操作和維護保養，在合同設備壽命期內運 轉良好。在規定的質量保證期內，供方應對由于設計工藝或材料的缺陷而造成的任何缺陷和故障負責。
供方應保證其合同貨物的設計、制造符合有關標準規范。
供方提供的合同貨物的設計、制造、及產品性能必須滿足本技術規格書及附件中的相關要求。盤管成型后固溶狀態供貨，焊縫整體固溶態熱處理。建議供方與需方在商務合同中明確關于產品質量問題的處理的相關條款。
6.檢查和試驗
6.1 制造、裝配、試驗和驗收的規范
（1）電加熱器制造、裝配、試驗和驗收按有關的規范、標準進行。
（2）電加熱器設計、制造標準可按照制造廠家的標準執行，但采用的標準必須是高于國 標，如果采用國外相關標準，必須是國際上通用并被認可的標準。最終標準由需方?jīng)Q 定。
（3）供方需保證材料或部件的質量，外購的材料或部件均應提供產品出廠檢驗合格證書。
（4） 報價中應列出分包商的清單，供用戶選擇。
（5） 需方所提供的數據表、附圖、工藝參數等均為用戶的機密性文件資料，要絕對保密， 不得泄露，不得以任何方式復制或擴散至第三方。
6.2其它要求
1. 對于所有部件的材料及其成品的檢驗與驗收，質量部門應進行如下檢查：
（1）材料質量證明文件檢查；
（2）外觀檢查(包括焊縫的外觀檢查);
（3）幾何尺寸檢查；
2.射線探傷及滲透檢測按NB/T47013-2015 《承壓設備無損檢測》或有關國標標準進行。
3.需方指定的檢驗人員有權在任何時候，在供方的車間檢驗設備的結構、材料等，以 確認其質量是否符合圖紙技術要求、標準等，供方應免費為檢驗人員配備所有的圖紙、 檢驗工具或測量?jī)x器。
4檢驗者有權要求內件供應商審查內件的結構或制造方法是否滿足質量要求，并且當 設備超出允許制造公差或測試不合格時，可拒收該設備。
5.需方檢驗或放棄檢驗都不能消除供方完全遵守本規格書的責任。
