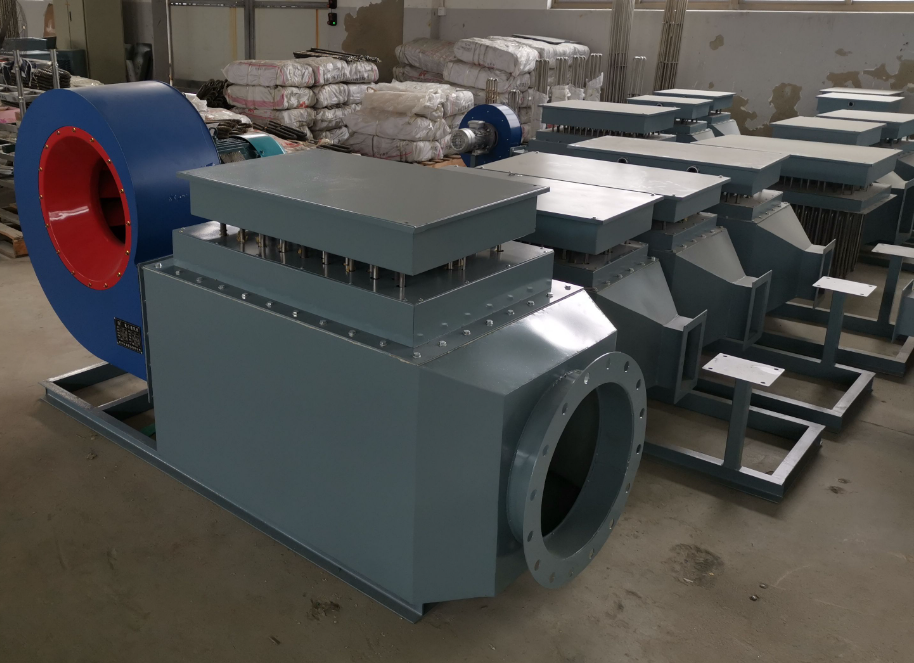

小脫水再生氣電加熱器
1.設計要求
1)電加熱器為立式安裝，利用支腿通過螺栓螺帽與現場地腳螺栓可靠固定。
2)加熱原件由電加熱芯及容器組成，加熱元件外殼為金屬“U”管狀（“U”管狀外殼容器利舊，本次不采購，賣方應確保電加熱芯安裝接口的一致性），每套電加熱器有2臺電加熱芯，電加熱芯立式垂直安裝在容器內部。引出棒和電阻絲的連接為柔性連接。加熱元件的彎曲處彎曲工藝必須保證不降低加熱元件的質量。加熱器的焊接工藝必須經嚴格的工藝評定。
3)每個電加熱芯設5個溫度報警（1個檢測容器內介質溫度，另外4個檢測加熱元件表面溫度）。
4)由于加熱介質中含有微量灰塵，確保加熱元件的使用壽命；同時采取措施避免局部積灰，并設置排污口。
5)沾污情況下加熱器的壓損不超過1000Pa。
6)確?？諝饧訜峋鶆?。
7)易于磨損、腐蝕、老化或需要調整、檢查和更換的部件應提供備用品，并能比較方便地拆卸、更換和修理。所有重型部件均應設有便于安裝和維修的起吊或搬運設施（如吊耳、環形螺栓等）。
8)空氣電加熱器裝配完后在廠內應進行水壓試驗，合格后才能出廠。
9)在額定工作電壓下，加熱器額定功率允許偏差為±5%。
10)主要部件技術及材料要求:
① 加熱元件外管殼材料：不銹鋼INCOLOY800
② 加熱元件的絕緣材料：進口品牌鎂粉
③ 高溫電阻絲：采用進口鎳合金絲Cr20Ni80。
④ 電熱元件的封口材料：耐高溫二次固化絕緣密封。
⑤ 電加熱元件引出棒和電阻絲連接：采用柔性連接和氬弧焊接
⑥ 電加熱元件固定方式：通過氬弧焊固定與法蘭處，并按壓力容器標準進行水壓試驗。
⑦ 加熱元件制造完畢后，經高溫?zé)Y(jié)，充分去除其內部的殘留水汽及加工過程所產生的應力。
⑧ 加熱器電阻絲端部采用銅排連接
⑨ 電加熱管數量留有10%的裕量
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
11)電加熱器電源接線盒：
12)材料：304不銹鋼
13)用于動力電纜與電加熱器的連接。
14)接線盒外殼設有動力電纜的支撐件。
15)接線盒內外皆設有接地端子，并帶有接地標志。
16)賣方應保證尿素?zé)峤鉅t的電加熱器的控制必須合理，避免出現大幅度的電流波動。電加熱電壓等級為380V，電加熱器組應設置足夠數量的可調節型電加熱器。
