熔鹽加熱器
1. 主要設計條件：
核心方案：
1）主汽溫度565℃、壓力25MPa，1784.5t/h；
2）儲熱介質采用太陽鹽熔鹽；
3）主蒸汽工質為CO2；
4）儲能時長8小時；
優化方案：
1）主汽溫度更高，預計方案620℃、壓力28MPa，1496.5t/h；
2）儲熱介質為高溫（氯化鹽）熔鹽；
3）主蒸汽工質為CO2；
4）儲能時長8小時；

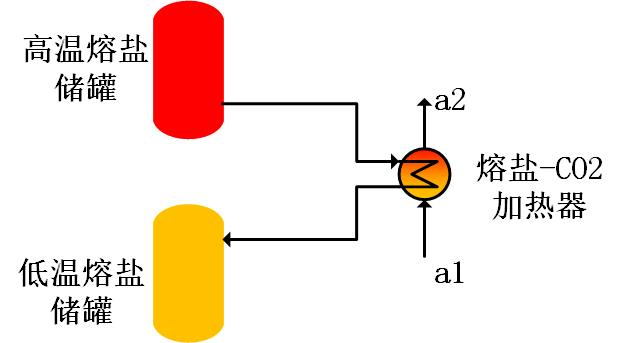

核心方案熔鹽-CO2加熱器參數：
溫度°C 壓力MPa 流量t/h
CO2側進口 386.4 25.2 1784.5
CO2側出口 565 25 1784.5
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
優化方案熔鹽-CO2加熱器參數：
溫度°C 壓力MPa 流量t/h
CO2側進口 421.1 28.2 1496.5
CO2側出口 620 28 1496.5
熔鹽換熱器的熔鹽側與CO2側的溫差建議按照20℃溫差設計，但是不限定，可根據實際需要調整，熔鹽側流量也根據換熱器設計結果為準，不做限定。
2. 研究?jī)?nèi)容
1）熔鹽-CO2加熱器本體設計。
項目整體技術指標需要達到：“掌握高溫熔鹽儲熱系統及熔鹽-超臨界CO2換熱器設計技術，完成50MW機組熔鹽-超臨界CO2換熱器初步設計，熔鹽側單流道水力直徑不低于4mm，單位立方芯體換熱面積不低于1000m2/m3”，并提供相關各研究?jī)?nèi)容的方案設計報告；
2）熔鹽-CO2加熱器輔助設計。
包括：防凝結、電伴熱方式，測點布置；提供主要控制策略，例如啟動、停機策略等。
