加熱器
設備制造商（以下簡稱乙方）通過現場測量、加工制造等來滿足甲方技術要求。
一、加熱器使用環境
K2中央空調是空調設備有限公司制造，其中2臺加熱器均安裝于空調箱體內，均通40℃至60℃的熱水，熱水壓力0.6兆帕。
二、加熱器材質要求
1、加熱器銅管采用無縫紫銅管，規格直徑?16毫米（以下長度單位毫米均用mm表示），壁厚0.75mm。

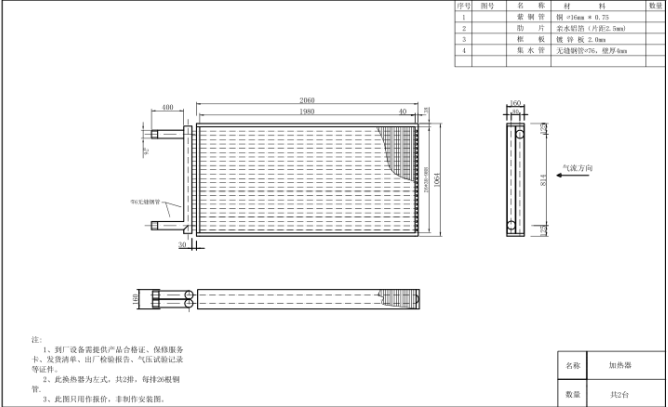

K2加熱器臺數為2臺，每臺排數為2排，每排26根銅管，翅片片距2.5mm，管間距38mm，排間距32.91mm，左式，每臺加熱器有效迎風面積均為1980mm*988mm。
2、翅片采用涂層鋁箔，結構鋁箔+耐腐蝕層+親水性涂層，規格厚度0.13-0.15mm。
3、加熱器外框板采用壁厚2mm以上的鍍鋅板材制作?？虬逵肕8mm*18mm六角螺栓聯接，左右框板的上下沖吊裝孔。
4、加熱器集水管采用無縫鋼管，集水管壁厚≥4mm。無縫鋼管組裝成形后，底層噴涂防銹漆，表面噴涂銀粉漆。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
三、加熱器制作要求
甲方提供招標圖紙用于乙方報價和設備制作參考，乙方加工前需來甲方測量，并提供詳細的制作圖紙，甲方人員簽字確認無誤后才可進行加工，乙方對加工尺寸負責。
1、銅管與翅片采用機械脹管方法脹緊，銅管內部保證清潔，無毛刺。
2、翅片為波浪形，翅片邊沿目視應無毛刺或羽毛狀，無松動，翅片管孔處二次翻邊。
3、銅管直管采用U管（采用與直管相同規格）連接。
4、加熱器作1.8兆帕氣壓試驗，保壓30分鐘無滲漏，并不得產生變形。
5、加熱器尺寸要求：法蘭內框?qū)蔷€尺寸〈1000mm時，兩對角線尺寸允許偏差±3mm；法蘭內框?qū)蔷€尺寸〉1000mm時，允差±4mm
6、通用要求：①所購加熱器均不需要放氣裝置；②有效盤管長>2000mm時，中間做加強,不能影響安裝；③焊縫應牢固、光滑，無過燒、裂紋、氣孔等缺陷。焊接要求符合《銅管釬焊技術要求》CB-T3832-1999。
四、質保期
加熱器質保期至少1年，質保期內免費維修；質保期內出現質量問題，24小時內趕到現場，48小時內修復。
五、加熱器驗收
1、到貨驗收：加熱器到廠后，甲方對其數量、外觀質量、設備附帶資料等進行驗收。須提供發貨清單及每臺加熱器的相關資料（包括產品合格證、保修服務卡、出廠檢驗報告、氣壓試驗記錄等）。
2、由乙方原因（包括運輸過程造成加熱器整體變形、管路震裂等情況、尺寸與雙方確認尺寸不符）有任何損壞、缺陷、短少或不符合合同中規定的質量標準和國家地方規范時，甲方可向乙方提出修理和/或更換和/或索賠。如果由于加熱器長寬高等尺寸偏大，造成加熱器在原有空調箱內不能安裝，乙方必須無條件免費重新制作新加熱器。
3、設備出廠前乙方須將所有加熱器內的水排凈，以便于甲方安裝前保存。如果由于乙方設備內有水造成甲方存放期間凍裂，乙方必須重新制作新的加熱器。
