靜止式電熱烘箱
一、設備名稱：靜止式電熱烘箱
二、設備數量：1臺套
三、設備用途：本設備滿足于發電機定子/轉子鐵芯熱烘工藝需求
四、設備技術規格及基本要求
4.1 技術規格:
4.1.1基本參數：

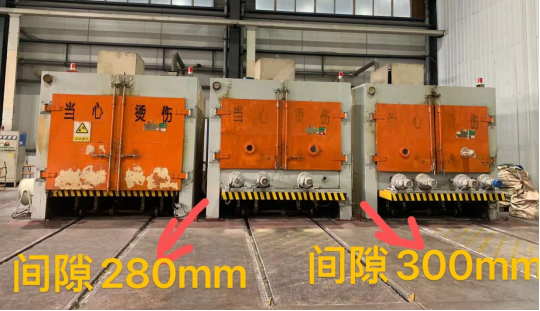

●烘箱尺寸：寬2700mm（內部凈尺寸），深度5300mm（總的外部尺寸）,高度（指臺車面以上凈尺寸）2650mm，臺車高度450mm，烘箱尺寸參考附圖。
●外形尺寸：寬3200mm，深度5300mm,高度3700mm（此尺寸作為參考，可以根據現場實際情況進行適當?shù)恼{(diào)整）。
●所配臺車承重20噸，臺車面尺寸與烘箱工作室尺寸配合得當。
●烘箱需安裝觀察窗，便于隨時觀察烘箱內部定轉子的情況。烘箱門增加溫度顯示表。
●配置適應的滴漆盤。
●溫度：室溫～300℃；0～200℃升溫時間≤30min。
●現場有地面導軌（導軌內側間距1435mm），是否采用現有導軌由烘箱廠家評估，如需重新鋪設導軌，由烘箱廠家負責。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
4.1.2設備技術要求：
●設計滿足GB/T 10067.1-2008 (電熱裝置基本技術條件第一部分：通用部分); GB/T 2423.2-2008 試驗B：高溫試驗方法; GB/T5170.2基本參數檢定方法。
●設備型號不限，廠家自行確定。
●設備能在-20℃～50℃,相對濕度90%的環境里正常工作，精度穩定。
●熱穩定后，溫度波動度≤±1℃；溫度均勻性≤±2%（最高使用溫度空箱測試，溫度采集點為9個點，烘箱內8個頂點和1個中間點）；溫度穩定度24小時內不大于3℃。
●烘箱內設置1個可移動的溫度傳感器，用于放置在被加熱工件表面，用于測量工件的實際溫度，同時溫度顯示面板上可切換不同點的溫度顯示或設置多點個面板顯示多點溫度。
●烘箱內熱風出口的溫度≤（設定溫度+10℃），避免對著出風口的工件面過熱。
●箱體表面溫升≤15℃（在環境溫度35℃時，箱體表面溫度不大于50℃），特殊位置參照JB/T5520-91標準。
●滿足加熱要求前提下，加熱功率不限定。鼓風、排風數量和功率按照行業標準自行設計，滿足最新的節能環保要求。
●帶電部分對箱殼的冷態絕緣電阻不小于3MΩ。
●結構形式：整體式制作。
●鼓風系統：箱內循環換氣次數設計合理，耐溫防爆長軸鼓風電機；風機功率和風量等參數廠家自己按相關標準設計決定；熱風循環方式、出風方式、鼓風風機、出風量控制等，按最優質方案設計（其中設計時需注意，出風口不能直接對著臺車，防止臺車上的灰塵等雜質被出風吹起，粘附在定轉子上），與原有舊烘箱排氣系統無縫連接；鼓風風機：低噪音離心式鼓風機，噪音為70dB以下。
●排氣系統：設手/自動間歇式排氣控制系統一套，自動時為定時間歇排氣方式（時間可調）。
●電氣控制系統：獨立式控制柜；表面噴塑處理，內設散熱風扇；面板元件：主控表、報警表、電流表、電壓表、電源開關、以及鼓風、排氣、加熱等按鈕、時間繼電器等采用知名品牌（施耐德、三菱或西門子系列產品）；柜體頂部安裝一套報警燈，出現報警時會發出閃亮的紅燈及緊急聲音；采用智能數顯溫控儀，可編30段升溫程序，帶P.I.D參數自整定，帶RS485計算機通訊接口，配2套Pt100感溫元件；加熱控制：采用SSR固態繼電器+周波控制器調功；鼓風控制系統；配時間繼電器一套，可實現24小時定時關機；4通道無紙記錄儀一個，高速、高性能32位ARM微處理器，可同時實現2路信號檢測、記錄、顯示和報警，5.6英寸320X234點陣高亮度圖形液晶顯示，畫面清晰、寬視角、全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可，新型開關電源，集成硬件實時時鐘，掉電情況下時鐘也能準確運行，大容量FLASH閃存芯片存儲歷史數據，掉電永不丟失數據，信號全量程精度±0.2%，軟件密碼鎖保證用戶組態安全，中文菜單組態，可自由組態并顯示工程位號、工程單位等，配熱電偶；
●大門要求：開門方式，箱體正面手動雙開門；門鎖采用羊角拉手鎖緊可調結構，材料采用鑄鋼鍍鉻把手；大門鉸鏈上下共四套，表面鍍鉻處理；防護緩沖墊，每扇門上下各設一只防護緩沖墊，防止大門過大沖擊；門面板材料厚度不低于1.5mm經防腐防銹處理后制作；門底和門框板，采用厚度不低于1.2mm的304不銹鋼；門內骨架用不低于國標10號Q235槽鋼、5號角鋼等型鋼除銹防銹處理后焊接；門保溫：采用高密度優質硅酸鋁棉保溫及礦保溫板填充；門密封：陶瓷纖維繩密封或是更優方案。
●設備結構：厚1.5mm及以上Q235冷軋鋼板經防銹處理后，噴涂丙烯酸自干漆；設備外殼內膽：厚度1.2mm及以上SUS304不銹鋼；外殼骨架：10號及以上級國標Q235槽鋼、5號及以上級角鋼除銹防銹處理；內膽骨架：5號國標Q235角鋼除銹、防銹處理后，噴涂W61系列有機硅耐溫漆；保溫材料：放置加熱器位置采用硅酸鋁棉氈，其余采用高密度優質硅酸鋁棉；需充分考慮烘箱整體氣密性，底 盤：Q235槽鋼等型鋼除銹防銹處理后，噴涂防潮涂料；
●工作臺車要求：臺車功率不作具體要求，以廠家設計滿足需求為主；臺車行走方式：電機自驅動牽引，減速電機帶動臺車在導軌上來回移動；臺車車架：采用Q235型鋼小井字架型制作，除銹防銹厚噴涂W61系列有機硅耐溫漆；臺車面板：Q235、δ5厚鋼板制作而成，經除銹防銹后焊接而成；車輪：配合原有導軌設計尺寸，耐溫載重車輪系統共4套；驅動系統：功率不要求，廠家按要求設計；配置鋼制電纜拖鏈；臺車載重：滿足20噸要求；臺車同箱體密封采用斜契式壓緊密封，密封材料外包0.5mm厚不銹鋼彈片，即具有良好的彈性又可保護密封材料不被磨壞，或者使用其他更優方案；軸承座：采用重型軸承座，保證足夠強度；臺車行走最大速度4-6m/min；
●加熱系統：電熱器功率、加熱方式及位置不做要求，滿足相關標準要求，結構合理。
●設備整體要求整機運行平穩，運行噪音不大于70分貝。
●烘箱需布置合理，易損部件應安裝、維修方便。
●烘箱不允許有氣體泄漏現象，爐內壁的直角均應采用圓弧過渡。
●烘箱應有足夠的剛度、抗震性及抗熱變形性能。
●烘箱應有可靠的防護裝置和安全措施，以防止誤操作或意外事故而使烘箱受損或人身傷害事故發生。
