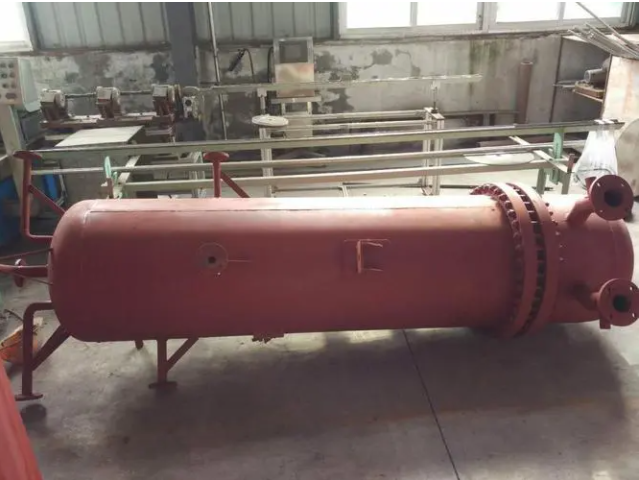

蒸汽加熱器
1. 設計和運行條件及要求
1.1.輔助蒸汽加熱器布置在室外，殼側走蒸汽，管側走凝結水。
1.2.蒸汽加熱器設計參數及技術要求：
1)輔助蒸汽參數為：壓力為0.8～1.3MPa、溫度為250～350℃。
2)輔助蒸氣加熱器技術數據表（單臺輔助蒸汽加熱器，每臺機組配 1 臺）
序號 項目 單位 數值 備注
1 型式 / 管殼式
2 外形尺寸(外徑×長) m×m
3 壽命 年 30
4 總傳熱面積 ㎡
5 流程數(管程/殼程) / 2/2
6 凝結水溫度(進口/出口) ℃/℃ 76/85 考慮10%余量
7 入口蒸汽參數(壓力/溫度) MPa/℃ 參考輔助蒸汽參數
8 出口冷凝水參數(壓力/溫度) MPa/℃
9 換熱管外徑×壁厚 mm×mm×mm 詳見圖紙
10 材質/殼體/換熱管 /
11 換熱管數 根
12 管內流速 m/s
13 殼程壓力降 MPa
14 管程壓力降 MPa
15 加熱器重量 t
16 管程熱媒重量/殼程流體重量 t /
17 檢修方式 /
18 設計壓力/管程/殼程 MPa 6.3/1.6
19 設計溫度/管程/殼程 ℃ 150/390
20 設計流量/管程 t/h 1110
21 疏水溫度 ℃ ≤95
22 管程阻力 MPa ≤0.03
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
2.技術條件
2.1 設備性能要求
（1）凝結水蒸汽加熱器的水側設計壓力不低于6.3MPa，凝結水蒸汽加熱器的蒸汽側壓力不小于1.6MPa。
（2）刪除
（3）若凝結水蒸汽加熱器面積不足，后期由賣方補足，且不產生價格因素。
（4）刪除。
（5）蒸汽加熱器的管束和殼體的膨脹應協調一致，防止過大的熱變形應力。水室入口和殼體內部的部件無過度腐蝕。所有負荷下運行平穩，無過大噪聲、振動或變形。
（6）加熱器為了控制疏水水位和保證在所有條件下疏水區中的管子浸在水中，加熱器必須有足夠的貯水容量。
（7）為維修方便，加熱器設計成固定管板式結構，以供堵管時進行維修。并在加熱器設備上裝設起吊構件。
（8）為防止管束受沖擊、振動和沖刷，在加熱器設計中所有蒸汽及疏水進口管座內側設有不銹鋼的沖擊板，賣方提供管子與管板的脹接或焊接及堵管補焊時的工藝處理過程。
（9）刪除。
（10）加熱器上大于DN50的所有接管采用焊接、接管伸出設備外的長度不得小于200mm。使接口露于保溫層之外，并提供固定保溫層的保溫帶（無需現場焊接）。應有充氮保護接口。加熱器的殼側和管側均應設置放水管接口供加熱器停用時放水之用，對不能靠重力放盡積水的還應考慮加熱器干燥方式。
（11）采取措施，防止汽側和水側介質流動中引起的加熱器管束的諧振。隔板及支撐板管孔光滑無毛剌，以防止管束的磨損。
（12）加熱器的制造、焊接、產品檢驗均符合《鋼制壓力容器》(GB150)和《鋼制管殼式換熱器》(GB151)的要求。
（13）加熱器的無損探傷部位明確標注，探傷記錄存檔，供采購方必要時查閱。
（14）賣方做完異類金屬的焊接，并提供管板與管子的焊接要求。
（15）設備制造過程中的殘余應力不得危害設備的安全運行。
（16）刪除。
（17）凝結水蒸汽加熱器被加熱水出口溫度偏差不應出現負偏差。
（18）凝結水蒸汽加熱器汽側（殼側）壓降不大于0.05MPa，凝結水蒸汽加熱器水側（管側）壓降不大于0.01MPa。
（19）凝結水蒸汽加熱器內置疏水冷卻段。
（20）凝結水蒸汽加熱器運行溫升率應高于3℃/min。
（21）凝結水蒸汽加熱器正式投產后可用率不低于99%。
（22）賣方應在安裝、運行說明書中對凝結水蒸汽加熱器的運行注意事項、停運期間維護保養提供詳細說明。
（23）賣方應統籌加熱器疏水的系統設計，確保加熱器的性能和疏水通暢。
（24）凝結水蒸汽加熱器的噪聲在距殼體外壁1m處不大于85dB（A）。
2.2材料與焊接
（1）賣方對設備本體與附件的材料的選擇負有完全責任。賣方應合理地選擇加熱器筒體、管束及附件的材料，材料的使用應和設備各零部件的使用條件相適用。
（2）換熱器各零部件的材料應根據不同的使用場合，按照壓力、強度、硬度、抗腐蝕性能等的要求，合理選用，賣方應在技術資料中對材料的選用加以說明。
（3）賣方應按有關國標或有關制造廠選用的標準標出材料牌號，當沒有這些牌號時，應標明材料制造廠家，材料的物理特性、化學成分。
（4）能在賣方的制造廠內焊接的工作均應在廠內焊接完成，不允許在現場焊接。需要現場焊接的部件，由賣方現場實施焊接，并提供焊接檢查方法及焊接后的防腐處理。
