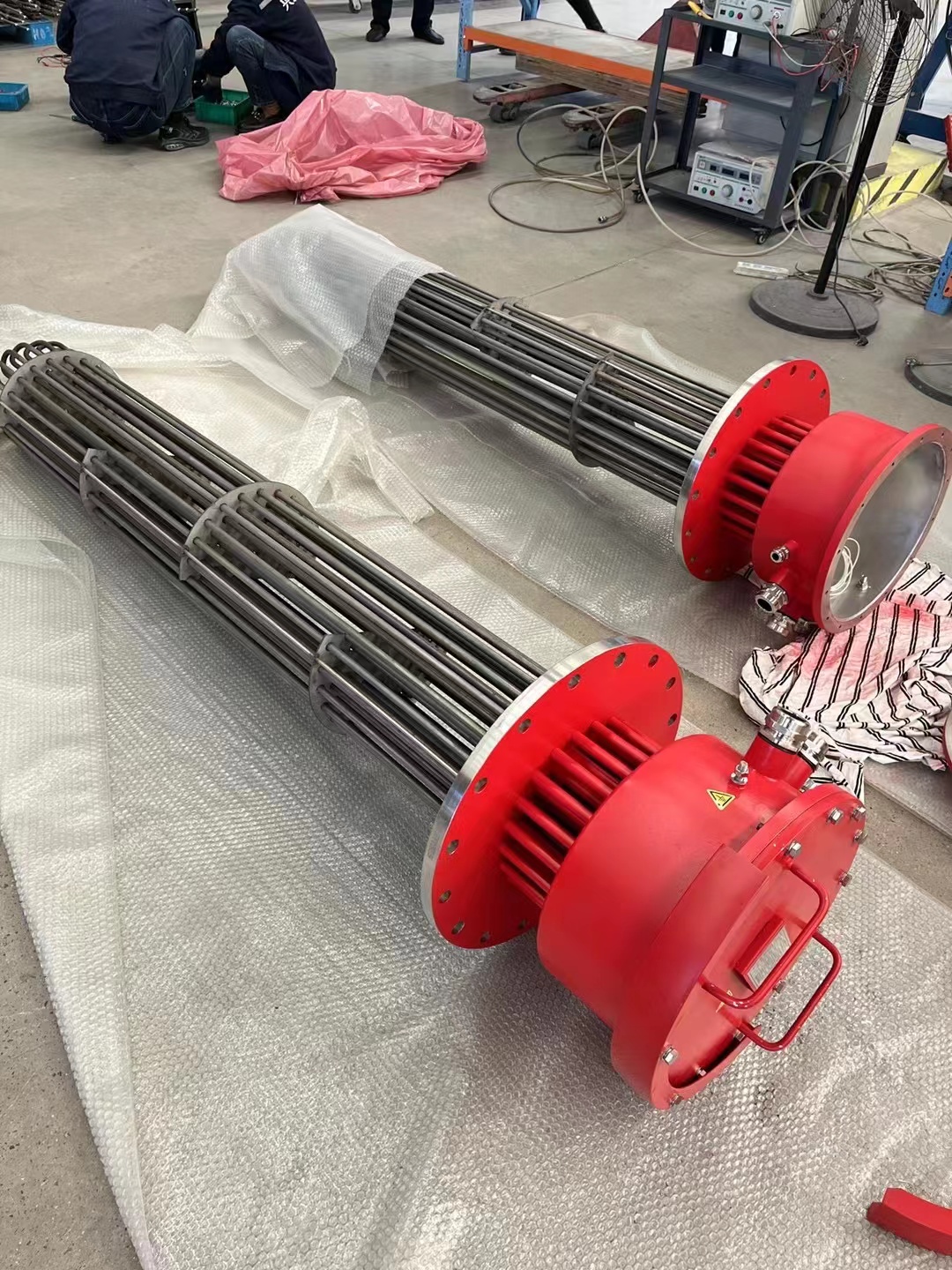

浸入式電加熱器
1.乙方確認根據甲方0版采辦料單進行供貨；
2.乙方確認電加熱器滿足技術規格書：BD-SPC-CEPA-EL-1007 SPECIFICATION FOR ELECTRICAL FACILITIES FOR PACKAGED EQUIPMENT中的要求；
3.乙方確認按鈕盒的材質為316L stainless steel，工作電壓為110V AC，防爆等級滿足Exd ⅡB T4，防護等級為IP56或IP66，按鈕盒配有2個按鈕（紅色運行，綠色停止），
2個指示燈（紅色運行，綠色停止），按鈕盒的接線電纜規格為7C x 1.5mm2，需將公共端自行跨接，進線填料函為規格為M25，乙方提供接線端子；
4.乙方確認電加熱器防爆等級滿足Exd ⅡB T4，防護等級為IP56或IP66，并供貨時提供國家認可的主管機關頒發的防爆合格證，國家認可的主管機關包括：
（1）蘇州電器科學研究院股份有限公司
（2）國家低壓防爆電器質量監督檢驗中心
（3）機械工業低壓防爆電器產品質量監督檢測中心
（4）上海儀器儀表自控系統檢驗測試所有限公司
（5）國家防爆電氣產品質量監督檢驗中心
（6）國家防爆產品質量監督檢驗中心（天津）/石油和化學工業電氣產品防爆質量監督檢驗中心
（7）國家煤礦防爆安全產品質量監督檢驗中心
（8）國家有色冶金機電產品質量監督檢驗中心
（9）機械工業防爆電氣設備質量監督檢測中心
（10）國家煤礦防塵通風安全產品質量監督檢驗中心
（11）上海煤科檢測技術有限公司（國家采煤機械質量監督檢驗中心）
（12）濟寧市產品質量監督檢驗所
（13）國家煤礦支護設備質量監督檢驗中心
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
5.乙方確認電加熱器加熱管外殼、接線腔外殼和法蘭材質為316L stainless steel，電熱元件發熱材質為Cr20Ni80；
6.乙方確認電加熱器、溫度開關配有接線端子或觸點，電加熱器接線腔配有對應開孔及填料函，用于控制電纜接入；
7.乙方確認電加熱器溫度開關型式為雙刀雙擲或采用兩組單刀雙擲并聯；
8.乙方確認電加熱器加熱的溫度大于等于50℃時，電加熱器接線腔需與設備法蘭之間保證一定的冷端長度，確保接線腔內電氣元件不受高溫影響；
9.乙方確認電加熱器及按鈕盒電氣接口配黃銅鍍鎳填料函，且配有熱縮護套，備用電氣接口提供316SS防爆堵頭；
10.乙方確認按鈕盒配有安裝附件，包括螺栓、螺母、墊片等配套的附件；
11.乙方確認電加熱器功率密度為2.0W/cm2；
12.乙方確認220V，50Hz，功率為1KW，接口為2”NPTM的電加熱器外形尺寸需按照甲方要求的電加熱器圖紙進行設計，其中接線腔最大外徑為133mm，接線腔端蓋至接線腔底端不超過150mm，冷區和加熱區域長度根據實際項目進行確定；
13.乙方確認220V，50Hz，接口為1”NPTM的電加熱器外形尺寸需按照甲方要求的尺寸進行設計，具體要求如下：
（1）接線盒外圓直徑不大于85mm；
（2）外伸長度不超過170mm（電加熱器接線盒端蓋至螺紋末端長度）。
14.乙方確認功率為1KW的電加熱器其溫度控制功能（即通斷電）由電加熱器內部實現，即無需外接電纜引入電加熱器內部溫度開關觸點通過外部繼電器或接觸器實現電加熱器通斷電，乙方確認提供2支測溫元件和2個溫控開關來實現上述功能，分別用于實現溫度調節功能和防干燒功能，測溫元件應與加熱元件保持一定距離，保證測量的準確性；
15.乙方確認220V，50Hz，接口為1”NPTM的電加熱器其溫度控制功能（即通斷電）由電加熱器內部實現，即無需外接電纜引入電加熱器內部溫度開關觸點通過外部繼電器或接觸器實現電加熱器通斷電，乙方確認提供1支測溫元件和1個溫控開關來實現上述功能，用于實現溫度調節功能，測溫元件應與加熱元件保持一定距離，保證測量的準確性；
16.乙方確認在保修期內出現任何質量問題，乙方提供免費現場維修；
17.乙方確認電加熱器及按鈕盒銘牌材質為316 stainless steel；
18.乙方確認根據甲方提供的電纜線徑選擇合適的填料函；
19.乙方確認電加熱器根據甲方在不同項目中設計壓力和溫度進行設計；
20.乙方確認電加熱器冷端長度根據甲方在不同項目中的要求進行設計；
21.乙方確認溫度開關的調節范圍為0~120℃；
22.乙方確認其他技術要求參考規格書：BD-SPC-CEPA-EL-1007 SPECIFICATION FOR ELECTRICAL FACILITIES FOR PACKAGED EQUIPMENT(CN-USP-BHB-CFD6-4) REV0
23.乙方確認提供產品合格證、端子接線圖、設備外形圖、防護防爆證、材質證書；
24.乙方確認電加熱器出廠前進行水壓測試，試驗壓力應為設計壓力的1.5倍，并提供水壓測試報告；
25.乙方確認電加熱器加熱套管與管板焊接后進行100%PT檢測，符合NB/T4 7013.5-2015規定的Ⅰ級為合格；
26.乙方確認隨貨提供電加熱器和按鈕盒用于海上固定平臺以及FPSO上部模塊B類產品檢驗證書（五大船級社均可，包括DNV、ABS、CCS、BV、LR，不接受其分支機構）等有效技術文件。
