防爆導熱油爐
一、設備使用條件
工藝條件（如壓力、溫度、物料特性）、工作環境、公用工程條件。
環境溫度：-10—45℃；環境濕度：≤ 90%；三相五線制，整機功率約41.5KW；使用溫度：≤300℃。
按需方要求提供：設備出力參數（如泵的楊程、流量）、結構，使用《設備數據表》
二、設備主要技術參數:
1.防爆等級：dⅡBT4；
2.電源電壓：380/50；

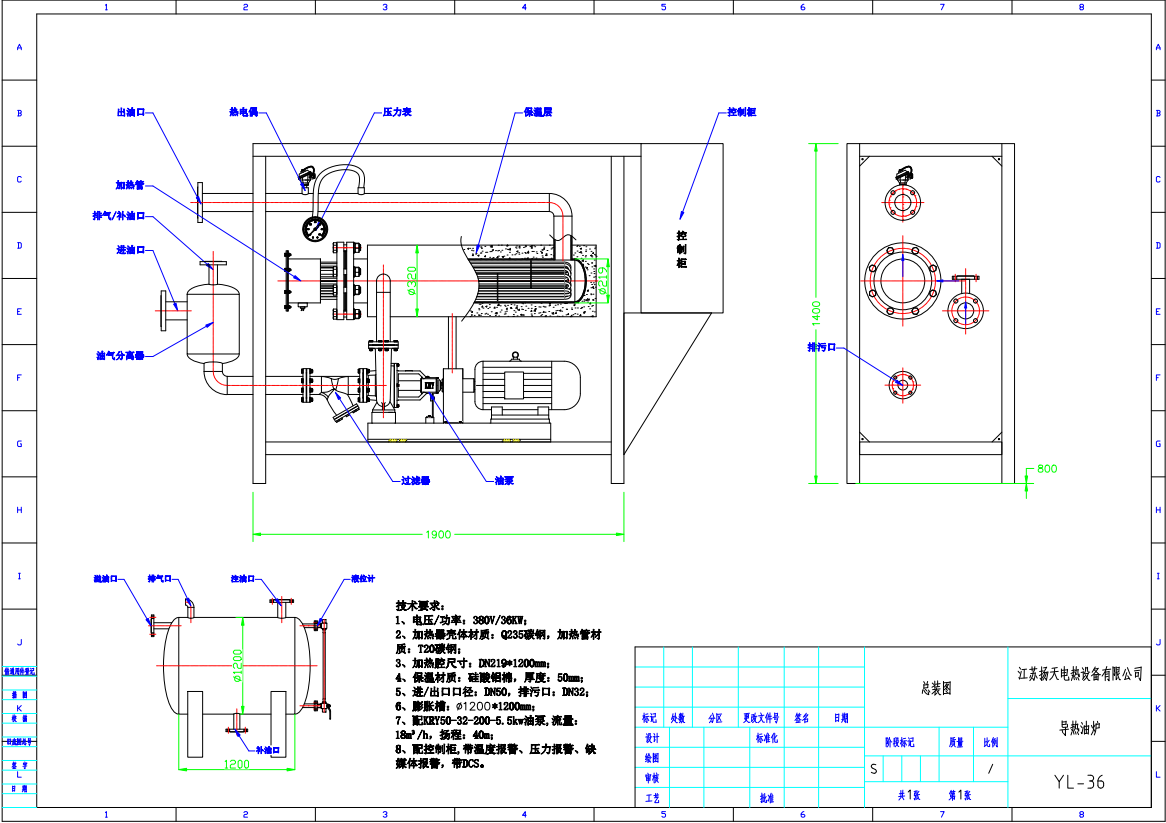

3.電加熱有機熱載體鍋爐外形：1900x600x1400；
4.電控柜尺寸：800×800×2200（兩面開門，雙側布置元件），標準GGD柜，預留柜外連接；
5.電加熱有機熱載體鍋爐額定加熱功率：36KW，整機功率：41.5KW；
6.離心式熱油泵：RY50-32-200，流量：18m3/h，揚程：40m，電機功率5.5KW（1臺）；電機為三級能效（執行標準GB18613-2020）；
7.防護等級：dⅡBT4；
8.進出油口法蘭：dn50；
9.筒體采用國標φ219無縫鋼管，材質Q235B，壁厚6mm，加熱管采用T20碳鋼（壁厚不小于2mm）。接管選用帶頸平焊法蘭、凸面。壓力等級PN25，墊片材質為金屬石墨纏繞墊。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
三、制造標準
1.設計壽命： 10 年。
2.賣方相關的：包括材料、制造、檢驗、質量控制標準
四、電氣要求
加熱總功率為41.5KW，油泵功率為5.5KW；
五、控制及保護
溫度調節儀表自動控溫，超溫控制儀表提供報警輸出，系統欠壓、系統超壓、系統超溫等報警和流量異常，任何報警情況下均不能啟動加熱；油泵不啟動情況下，不能啟動加熱；溫控表帶485通信，與DCS通訊。
采用PLC控制，油泵啟動/停止，加熱啟動/停止均可現場和DCS控制；
每臺設備設置電能監控表一塊（品牌廣州東琦電能表），帶485通信；
電氣與儀表分開，控制系統應用PLC控制，并入DCS控制室，PLC預留profibus-DP通訊，PLC為西門子s7-200smart，儀表通過485與DCS通訊。
六、檢驗試驗
雙方協調：設備進行打壓試驗，確認無泄漏；電氣進行模擬運行檢驗。
