管道電加熱器
1、電加熱器的主要技術參數
序號 項 目 技術參數及要求 備注
1 電加熱器型號 DRF/15-440
2 功率（kW） 15
3 電源 3PH/440V/50Hz
4 工作壓力（MPa） 1.6
5 加熱介質 重油
6 油溫（℃） 入口 65～75
7 油溫（℃） 出口 105～115
2、結構要求
1）臥式安裝，帶底腳，底腳尺寸按附圖要求制作。
2）帶加熱筒體。
3）加熱器燃油進/出接口為法蘭連接，法蘭標準為CB/T 46-2007 DN25 PN16。
4）加熱器出廠前在加熱管束內部配套電接點溫度計1個，設定溫度220℃。
5）加熱器使用的非金屬材料不得使用石棉制品。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
3、技術要求
1)設備及附件應滿足CCS《鋼質海船建造規范》（2018）及相關修改通報的相關要求。
2)上述各項采用GB 4208-2008《外殼防護等級》、GB/T 6388-1986《運輸包裝收發貨標志》、CB/T 3856-1999《船用電加熱器具通用技術》標準進行生產。
3)電器設備防護等級為IP44，電器應能承受頻率50Hz，試驗電壓1000V+2倍額定電壓且不低于2000V的交流電試驗1分鐘，無擊穿和閃絡現象。
4)設備進線連接處配套提供金屬電纜填料函。
5)所有連接電纜均為無鹵、低煙、阻燃型船用電纜。
6)設備冷態絕緣電阻不小于50MΩ，熱態絕緣電阻不小于2 MΩ，并在斷電1分鐘內測試完畢。
7)電加熱管三相線任意兩線間的直流電阻應為20Ω左右。
8)外包鐵皮包扎嚴實，無鼓起、凹陷及開裂現象；保溫層接縫處無明顯縫隙；保溫層外觀平整，無保溫棉裸露現象。

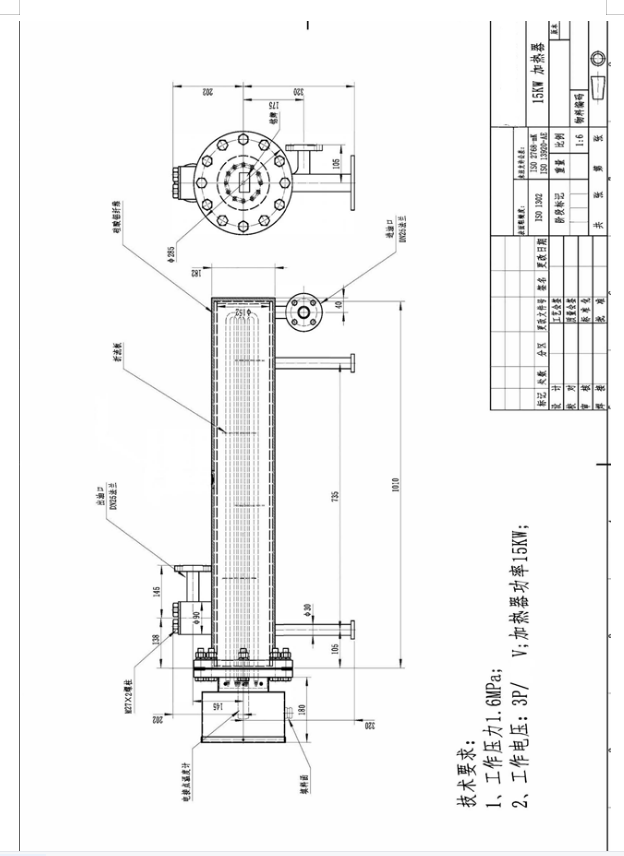

9)加熱器的外形及安裝尺寸按附圖圖紙尺寸加工制作。
4、售后服務
電加熱器質保期為船廠交船后12個月，如出現質量問題，乙方接到甲方通知后即時到指定地點免費維修。
5、其它約定
在本協議簽字后，若一方提出需要補充或更改內容時，應經雙方協商，形成書面確認意見。本協議文本及其補充件，甲乙雙方各一份，經雙方代表簽字后，與商務合同具有同等法律效力。
