管道加熱器
一、系統功能
電加熱器用于對工藝尾氣加熱。
491 HZ 01，491 HZ 02 為一用一備的一組功率可調的電加熱器，位于低放蒸發系統工藝尾氣處理環節，工藝尾氣經過冷凝、冷卻、旋風捕集液滴后以20℃進入電加熱器，加熱到 120℃后由出口出來進入高效過濾器組處理。
1.1安全功能
電加熱器內氣體為酸性含放射性氣體，需密封良好。
電加熱器或其控制系統需要考慮防雷接地、無風斷電功能、超溫斷電保護功能。
二、設備組成與結構

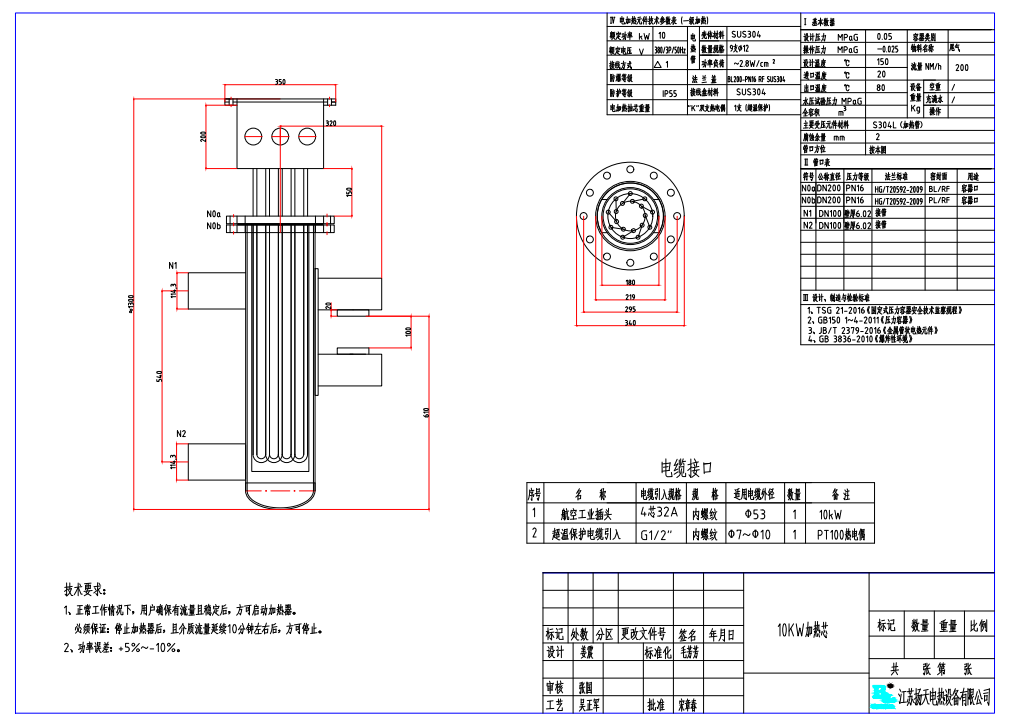

設備包括電加熱器、電控箱（控制柜）及其它必須配置的輔助設備，電加熱器為管道式電加熱器。
電加熱器內部裝有電加熱元件，對過流的氣體進行加熱。為保證電加熱元件不受腐蝕性氣體影響，管道式電加熱器采用間接加熱方式對過流氣體進行加
熱，電加熱元件不直接與過流氣體相接觸，電加熱元件與過流氣體之間增加套筒或者其他隔離部件。加熱元件組與供電系統連接為可快速插拔的連接件。
如果電加熱器的加熱元件失效，則需要對加熱芯進行更換，管道式電加熱器采用人員近距離直接更換方式。
電加熱器491 HZ 01、491 HZ 02 共用一臺電控箱（控制柜），電控箱（控制柜）布置于檢修廊（TB1160A）。電控箱（控制柜）內有接線電纜及匯流排，控制器，接地螺栓，電源盒，電源接觸器、斷路器等。電加熱器就地電控箱（控制柜）由供貨商統一配供。電加熱器的設備支架由供貨商配套供貨。
注：
1. 以上所列并非全部，供貨商應備齊附件及專用工具等（每處墊片應至少提供三片，一片用于試壓，一片正常使用）。
2. 電控箱（控制柜）和相關控制設備要求供貨商在完成設計后將資料提交至設計單位進行確認。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
三、環境條件
安裝后、運行前設備房間的環境條件：
溫度：0～50℃
最大相對濕度：100%
運行時設備房間的環境條件：
正常運行溫度：5~60℃
外部壓力：839.3 hPa～875.2 hPa（絕對壓力）
最大相對濕度：100%
劑量率限值：≤25 μSv/h
四、控制要求
電加熱器的加熱功率均可變頻調節，電加熱器接收來自控制室的溫度設定值和管道出口介質溫度值，其加熱功率與電加熱器出口溫度設定信號自動匹配，完成出口溫度自動調節，維持電加熱器出口溫度在設定范圍內 ( ±2℃)（電加熱器自動控制模式）。電加熱器也可接收主控室的功率設定信號（電加熱器手動控制模式），完成出口溫度的在主控室的手動調節。電加熱器的啟停和功率調節可以在就地電控箱（控制柜）/中央控制室兩地進行，同時需要在就地電控箱（控制柜）和中央控制室內顯示電加熱器啟/停狀態、故障、輸出功率、加熱器管壁溫度等信號。
互為備用的電加熱器，除電壓失效等異常工況，正常運行中，兩臺電加熱器有一臺在運行狀態，備用電加熱器處于停用狀態。當電加熱器發生超溫、漏電等故障或低流量聯鎖保護停時應可發出報警信號，在發出報警信號同時應具有自動斷電保護功能，電加熱器控制系統不僅需要提供單個故障信號給主控制
室，還需要設置一個綜合報警故障信號用于主控室完成切換備用加熱通道操作。
電加熱器在就地電控箱（控制柜）上設置“就地/主控室 ”開關。電加熱器的就地控制在就地電控箱（控制柜）內實現，由供貨商負責設計。當就地控制柜中的選擇開關處于“主控室 ”位置時，就地不可控，電加熱器的啟停、功率調節、手動/自動模式切換等操作在主控完成；當就地電控箱（控制柜）中的選擇開關處于“就地 ”位置時，主控不可控，電加熱器的啟停、功率調節等操作在就地電控箱（控制柜）中完成。無論就地還是主控模式，就地和主控均顯示電加熱器的狀態。
