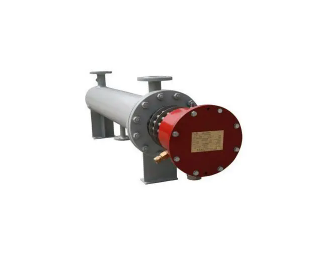

管道加熱器
一、設備特征
YT系列管道加熱器是一種新型環保的熱能轉換設備。其工作原理是：以電力為能 源，通過電熱元件將電能轉換成熱能，從而達到滿足生產流程中設定的工藝溫度以及高 精度控溫的要求。
二、性能指標
1 、加熱功率：5KW;
2、設計溫度：250℃;
3、工作溫度：180℃(可調);
4、加熱介質：氮氣；
5 、工作壓力：0.4 MPa;
6 、進出氣口： DN15,PN16(HG20592-PN16-DN10-PL-RF 304不銹鋼);
7、溫控精度：±1℃;
8、外形尺寸：1660×300×800 (L×W×H mm);
9 、重 量：100KG。
三 、 主要配置
A. 機械部分
法蘭加熱器：
序號 名 稱 技術參數 備注
1 法蘭加熱器 5KW/組 共兩組
2 每組電熱管數量 5根 含2根備用
3 單支電熱管規格 1.67kw U型
4 表面負荷 2.61W/cm2
5 電 壓 380V
6 外殼材質 304不銹鋼
7 電熱絲 北京首鋼
8 絕緣材料 高純度Mg0粉
9 封口材質 陶瓷
10 接線端子 不銹鋼螺絲 含螺母墊圈
11 筒體中心測溫元件 Pt100
12 法蘭密封件 金屬纏繞墊片
加熱筒體技術參數：
序號 名 稱 技術參數 備注
1 筒體材質 304不銹鋼
2 筒體尺寸 Φ133×1000 厚度6mm
3 筒體數量 一個筒體
4 末端封閉方式 橢圓形封頭
5 容積 15L
儀表：
序號 名 稱 規格型號 品牌 備注
1 出口熱電偶 Pt100 安徽天康
2 防干燒熱電偶 Pt100 安徽天康
法蘭：材質304不銹鋼，板式平焊法蘭PL PN16, 執行標準： HC/T20592-2009;
固定支架：焊接在筒體上，和現場鋼平臺固定；
保溫層：150mm, 硅酸鋁棉。
B. 電氣控制
1 、控制方式：溫控器 PID 自動控制：
2、溫度控制：通過出口溫度傳感器檢測出口物料的溫度，并將信號傳輸至溫控儀表， 溫控儀表輸出信號去控制可控硅，使加熱器出口溫度始終恒定在設定溫度值左右，可控精度±1℃。
3、 筒體過熱保護：法蘭加熱器中心設有溫度傳感器將檢測的溫度信號傳輸至控制 系統，一旦檢測溫度超過設定值，控制系統自動切斷加熱；
4、 主要保護：出口超溫斷加熱保護，筒體中心超溫斷加熱保護。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
四、環境要求
1、有通風或換氣的室內場所；
2、環境溫度在-10～45℃范圍內；
3、周圍沒有導電塵埃、能嚴重破壞金屬和絕緣的腐蝕性的氣體；
4、不受陽光直曬；
5、安裝地面需平整而堅固，無明顯的震動。
五、技術服務及報價要求
1、設備驗收：
1)按合同技術附件條款驗收；
2)設備買賣雙方確認的設計圖紙及設計變更驗收。
2、雙方責權及設備界定范圍：
A) 供方負責：
1)供貨范圍內容；
2)產品說明書、電路圖壹份；
3)設備調試和操作人員培訓。
B) 需方負責：
1)加熱器本體至控制柜之間的電纜及所有材料和施工全部由需方負責；
2)加熱器進、出口以外的設施和安裝施工均由需方負責。
3、技術服務：
1)自設備調試、試驗合格之日起，供方對所供設備免費保修一年；
2)供方應長期向需方提供有關設備的技術咨詢服務。
六、設備考核指標
1、外形美觀無缺陷，并且有足夠的鋼性，無論冷態熱態不變形。設備外表面部件銜 接處或突起部位必需處理圓滑，不得有尖銳和切口等容易刮傷人員的地方；
2、密封部位全部采用耐高溫金屬纏繞墊，密封性能好，完全不泄漏；
3 、系統密封試驗：系統以1.35Mpa 作水壓試驗；
4、碳鋼表面除銹后涂防銹漆二道，面漆二道，且外觀平整光潔，色澤一致；
5、設備安裝結束后，經72小時運轉無故障。
