風道加熱器
一、供貨范圍包含以下內容：
●設備本體
●設備內件及部件，包括但不限于以下內容：
●與殼體直接相連的內件支撐件，包括但不限于以下內容：
1.與殼體直接相焊的內件支撐件
2.內件（如伸入管、擋板、隔板、絲網除沫器、破渦器、內部爬梯、格柵壓板、格柵板、填料支撐件、絲網、內件緊固件、擋液帽等）
●設備外部焊接件，包括但不僅限于以下內容：
1.外壓加強圈（如有）
2.梯子平臺預焊件及其支架預焊件（（如有，包括墊板、筋板、連接板等））
3.管子支架預焊件（如有，包括墊板、筋板、連接板等）
4.保溫預焊件（如需要）
5.圖紙上所要求的其它預焊件
6.吊耳
●應提供的標準附件/輔件，包括但不僅限于以下內容：
1.非預埋地腳螺栓/連接螺栓、螺母及墊圈（注 1）
2.基礎模板（如需要）
3.銘牌
4.吊耳
5.接地板
6.包裝運輸用連接件（如接管的配對法蘭蓋、緊固件及墊片等）以及包裝輔助材料
7.制造、安裝、試驗和檢驗用特殊工具（如需要）
8.內防腐（如有）
9.外防腐：除銹、涂漆
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525
二、設備具體要求：
(1) 工藝參數: 風量 12000Nm3.h:進口得度245C出口溫度350C; 電加熱管最高加熱溫度500C，設計耐溫600C,工作壓力: 5kPa，設計壓力: 90kPa。
(2) 防護等級IP65，防爆等級ExdIIBT4。
(3) 箱體加強：不銹鋼SUS30408槽鋼，法蘭：不銹鋼SUS30408法蘭，設備外殼材質：SUS30408，壁厚6mm；設備酸洗鈍化，雙面滿焊；防爆盒：Q235B。
(4)設備材質管材SS304，殼材料SS304，支撐碳鋼；排列形式:交叉均勻分布。
(5) 加熱管材質：SS32168（無縫管）；加熱管形狀：帶翅片（304）；加熱管表面負荷≤2.0 W/cm2；填充物:電工級高溫氧化鎂粉。
(6) 進口DN700，出口徑DN750;配發進出口配對法蘭(尺寸按照PL/RF/PN2.5-HG/T20592A，壁厚20/25mm)金屬纏繞勢、緊固件; 接線盒內完成加熱管之間接線，匯流至主銅排; 電加熱器套管與管板之間的焊接方法為滿焊，管板厚>16mm; 接線板與管板間距>200mm; 供應商電氣控制柜、不負責設備外保溫; 預留10%的加熱管。
(7) 設備帶吊耳、銘牌，進出口帶配對法蘭，法蘭按圖制造，法蘭厚度≥22mm，未注明的法蘭按PN2.5 HG/T20592-2009標準制造。
(8) 外表平整，美觀，焊縫質量按《現場設備、工業管道焊接工程施工質量驗收規范》(GB50683-2011)驗收。

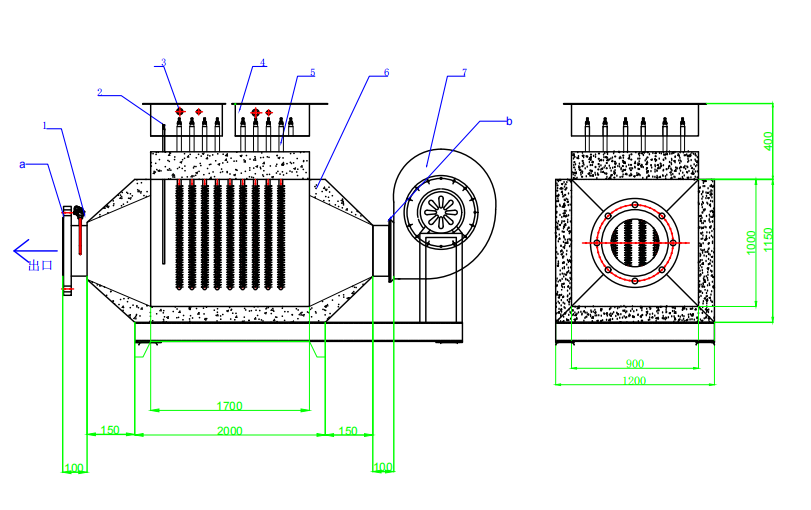

(9) 電加熱圖紙?jiān)斠?jiàn)附件，按圖制造。
(10) 包裝完整，帶裝箱清單，運輸過程無磕碰。
