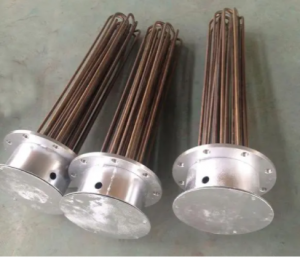

法蘭加熱管1、法蘭直徑φ=340mm2、加熱管長度L=1050mm3、加熱棒數A=15根4、單根加熱棒功率V=3KW 【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525(二)、技術性能1.技術性能指標1.1工作電壓：AC380V1.2法蘭材質：不銹鋼1.3加熱管材質：SUS304不銹鋼無縫管1.4加熱介質：潤滑油1.5工作壓力：0.3MPa1.6 加熱管安裝、密封方式：焊接； 0.5MPa靜水壓力下無滲漏。1.7加熱器總功率：45KW(三)、技術服務和質保期服務要求1.供貨方提供加熱器完整出廠檢驗報告，安裝圖紙、使用說明書等資料。2.保質期為設備投入運行后一年，設備在保質期內因制造質量問題而發生損壞、滲油或不能進行正常工作時，供貨方應負責進行解決，且服務屬于無償服務，并賠償相應的損失。

2025-09-25

電熱恒溫鼓風干燥箱  電熱恒溫鼓風干燥箱符合相關行業標準和國家有關安全技術標準。 1.儀器設備適用標準（1）符合GB/T211-2017《煤中全水分的測定方法》（2）符合GB/T212-2008《煤的工業分析方法》  【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525 2.主要技術參數（1）最高溫度：250℃（2）溫控精度：±1℃ （3）工作電源：AC220V±10%，50Hz±1Hz （4）最大功率：≤2.2KW（5）重量：70kg （6）工作室尺寸：500*450*550（mm）（7）外形尺寸：636*680*915（mm）（8）箱門設有雙層鋼化玻璃觀察窗，可清晰觀察箱內情況；門框采用耐高溫密封膠條，無熱量流失；（9）PID微電腦智能控溫儀，大尺寸背光液晶屏顯示，具有漏電、過流、超溫等保護功能，并有聲光報警示；（10）可選配5E-TNX或5E-TND通氮干燥盒，滿足通氮干燥法測試需求；

2025-09-22

丁烯單元加熱器 1.標準和規范   本詢價書僅列出主要和常用的標準規范，其他如材料標準、標準化零配件標準、試驗和檢驗標準等已在下述標準中有所引用，本文不再逐項列出。所有涉及到的標準規范應優先采用合同簽訂時的最新版本。配套的靜設備執行相關標準國標（GB）。配套的電動機及電氣設備應符合相應的國家標準和電氣專業的工程技術規定。配套儀表及控制系統應符合相應的國家標準和儀表專業的工程技術規定。配套的各類閥門、管道、管件等應采用與項目一致的配管設計標準。  GB/T34663-2017 爆炸性氣體環境用電阻加熱器通用技術要求  GB3836.1-2010 爆炸性環境 第 1 部分：設備 通用要求  GB/T150.1 壓力容器 第 1 部分：通用要求  GB 18613-2020 電動機能效限定值及能效等級  GB30254-2013 高壓三相籠型異步電動機能效限定值及能效等級  HG20615-2009 WN RF 法蘭標準【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525 三、電控部分 2. 技術要求  2.1 一般要求 2.1.1 本詢價書加熱器（電加熱）為氣體加熱器，即電加熱元件發熱表面完全湮沒于被加熱氣體介質中且配有核實溫度保護措施的電阻加熱器。 2.1.2 加熱器（電加熱）的外殼應設計為可阻止火花或其他熱顆粒排出的結構。 2.1.3 加熱器（電加熱）的絕緣層應具有良好的電絕緣性能、熱傳導性能和耐熱性能,且應確保發熱體不能與爆炸性氣體接觸。 2.1.4 加熱器（電加熱）的護套及引出端子之間應采用合適的絕緣材料進行密封。應保證潮氣不會進入絕緣層導致電阻加熱器絕緣性能降低至可接受的水平以下。 2.1.5 保護系統應能直接或間接地切斷電阻加熱器電源,它應是人工更換或當其回到正常工作狀態后由人工復位使電阻加熱器重新通電的形式,保護系統被連續監控時除外。如果傳感器出現故障,加熱器應在達到極限溫度之前斷電。 2.1.6 保護系統應盡量借助工具重新調試或更換。限溫裝置重新設置或熱斷路裝置更換時，應不影響其他連接件或內部布線。注:溫度保護元件只能用制造商規定的部件更換，保護系統應單獨設置并能在異常條件下運行。 2.1.7 保護裝置的調節器應能鎖定并加封,并且運行時不應變動。用于降低加熱器外殼外表面過熱危險的熱斷路裝置,不應受到老化的嚴重影響。 2.1.8 加熱元件導線的拉伸或類似移動,不應造成加熱器性能的任何改變。 2.1.9 關于保護系統的功能安全,應符合 GB/T 14536.10、GB/T 22687、GB/T 22688 的規定。 2.1.10 隔爆型電阻加熱器的設計要求應符合 GB 3836.2 一 2010 第 5 章~第 13 章的相應要求。這些要求包括:隔爆接合面；粘接接合面；操縱桿；轉軸和軸承的補充要求；透明件；構成隔爆外殼一部分的呼吸裝置和排液裝置；緊固件、相關的孔和封堵件;外殼材料和機械強度一外殼內的材料;隔爆外殼的引入裝置。 2.1.11 加熱器（電加熱）的加熱元件外殼厚度不應小于 GB/T34663-2017中 4.4.4外殼厚度中表 1 的要求。 2.1.12 加熱器（電加熱）的輔助導熱層上的機加工接合面或螺紋接合面,與電阻加熱元件外殼重疊部分的厚度至少應為 GB/T34663-2017 中 4.4.4 外殼厚度中表 1 規定的厚度。 2.1.13 加熱器（電加熱）的額定功率允許偏差不應超過±5%。 2.1.14 電阻加熱器的溫度保護裝置應可靠動作以避免電阻加熱器達到極限溫度。 2.1.15 加熱器（電加熱）的設計使用壽命至少 20 年，穩定運行時間至少 4 年。 2.1.16 加熱器（電加熱）應能在指定的極端環境（環境溫度、濕度、腐蝕等）下連續運轉。 2.1.17 加熱器（電加熱）安裝位置的防爆區域等級為 2 區，IIBT4，配套的電動機、儀表等應滿足爆炸危險區的要求。 2.1.18 主機及所有輔助系統整體撬裝供貨。 2.2 所有與買方的接口均要求為法蘭連接，法蘭標準為 HG20615-2009 WN RF，配對法蘭、墊片及緊固件由賣方提供，法蘭壓力等級不低于買方的要求。 2.3 加熱器（電加熱）安全設施（包括但不限于安全閥、超溫連鎖等）有賣方成套提供。 2.4 加熱器（電加熱）外殼、控制柜外殼應可靠接地。 2.5 電加熱元件接入電線端設置與外界環境隔離設施。 2.6 儀表相關要求 2.6.1 儀表選型原則見《22208D-00000-15-118-00001 自控專業設計統一規定》要求。 2.6.2 儀表防爆要求  所有安裝在爆炸危險性環境中的電子儀表應具有適用于危險區域劃分的防爆認證。國內生產的儀表應具有國家權威機構頒發的 Ex 防爆認證（例如NAPSI）。本項目中爆炸危險區內的模擬信號電子儀表應優先選用本安型（至少滿足ExiaIICT4）。只有本安型儀表無法提供時（例如：分析器、氣體檢測儀表等），可以選擇隔爆型（Exd）。 2.6.3 儀表防護要求  所有現場儀表，室外安裝的儀表盤及其附件都應該是全天候的（如防水、防塵），抗腐蝕的，并且適合安裝在本裝置現場環境。儀表設備應能在外界環境條件下操作并不會減少儀表的使用壽命。 現場安裝的電子式儀表，防護等級選用滿足 GB/T 4208 或 IEC 60529 標準規定的 IP66 防護等級。儀表接線箱應符合以下要求：最低防爆形式增安型（Ex e），防護等級 IP66，316 SS 材質?，F(xiàn)場接線箱（盤） 到現場儀表之間的信號配線應選用阻燃型鋼絲鎧裝軟電纜， 截面積為 1.0～2.5mm2。 分支電纜采用電纜槽盒、 托盤敷設。儀表接線箱應符合以下要求： 最低防爆形式增安型（Ex e） ， 防護等級IP66， 316SS 材質。電纜密封接頭， 防爆形式 Ex de,黃銅鍍鎳或 316SS 材質。露天安裝的所有儀表接線箱、 就地控制箱（盤） 的電纜進線應設計為下進線方式，并配電纜密封接頭。 端子采用彈簧壓緊端子，備用 20%。 2.6.4 儀表信號要求  所有電子儀表的模擬量信號應為：4-20mA 疊加 HART⑦ 協議，二線制，24VDC 回路供電。二線制儀表無法獲得時，帶外供電的四線制變送器允許選用。所有變送器支持 HART7 及以上協議，提供產品注冊證書、一致性測試報告及 DD 文件。 2.6.5 儀表編號要求廠商應根據設計指定的編號號段，負責成套范圍內儀表位號的分配和編制，并體現在 P&ID 上。 2.6.6 設計及供貨分工  買賣雙方以現場的儀表接線盒（接線箱）為分工界限，賣方負責電加熱器用現場儀表、接線盒（接線箱）的設計、選型及供貨，買方負責接線盒（接線箱）到 DCS 的電纜敷設及設計。接線箱與電加熱器供貨范圍內的現場儀表之間的電纜、穿線管、槽板、中間接線盒等由賣方成套供貨、安裝并在賣方工廠調試完成。賣方提供所有儀表接線盒（接線箱）的進/出線密封接頭或防爆格蘭頭。 2.6.7 必須有充分的抗電磁干擾能力，并按照 GBT17626.2、GBT17626.3、GBT17626.4、GBT17626.5、GBT17626.8 標準進行電磁兼容性測試，在干擾強度為 3 級條件下的抗干擾能力達到 B 級及以上，并提供相關證明。 2.6.8 賣方給出所需要的指示、報警及聯鎖停車信號等。 2.6.9 所有的變送器及附件滿足低溫-40 攝氏度的正常工作要求。 2.6.10 溫度測量?jī)x表原則上優先選用一體式溫度變送器。 對于環境溫度高于60℃、 測量介質溫度較高或者有較強震動場合， 溫度變送器可以考慮分體式。一體式或分體式溫變均帶就地 LCD 指示；除特殊情況外， 所有溫度元件應有保護套管， 型式為錐形整體鉆孔式，材質不低于 316SS，同時不得低于管道或設備材質 ，過程連接采用法蘭連接；對于進入 DCS、 SIS、 CCS 等系統的溫度信號， 一般采用現場型智能溫度變送器。 2.6.11 儀表接地設計應符合《石油化工儀表接地設計規范》 SH/T 3081-2019 的要求。 2.6.12 除儀表銘牌外，賣方應提供滿足“吉林石化公司儀表系統目視化標識圖解”可懸掛不銹鋼位號牌； 2.7 電氣系統 2.7.1 電氣設備和材料必須滿足所在區域的環境特性要求。  防護等級和防爆等級不低于如下所示：  防護等級：IP55；  電機防爆等級：ExdIIBT4；  溫升：B；  絕緣：F；  防腐等級：WF2。  供電系統如下所示：  電壓等級 6kV±7%，頻率 50±0.2（0.5）Hz；380V±7%，頻率 50±0.2（0.5）Hz 用電設備額定電壓選擇如下所示： 2.7.2 所有用電設備以接線盒為分工界面，電纜引入處或接線盒均需配置螺紋接口，外帶公制螺紋的電纜格蘭頭（適用于非鎧裝電纜），材質要求銅鍍鎳，其格蘭頭的口徑、螺紋型式、螺紋規格等必須提供給買方進行確認。 2.7.3 靜電接地及保護相關要求  供貨范圍內撬塊的防雷、防靜電及保護接地由賣方負責，至少提供兩處接地點（端子板）；買方完成界區外接地設計。賣方圖紙中應清楚地標明所有的接地端子。所有金屬結構均應提供接地點。所有需防靜電的金屬框架和管道均應做接地。法蘭的連接點應有可見的跨接線，靜電跨接線不小于 6mm2。 2.7.4 爆炸危險區域劃分  賣方提供供貨范圍內若存在新增的爆炸危險介質，須將明細及釋放源位置給買方，賣方所供工藝、電氣及儀表等設備應符合相應設備防爆等級。防爆火災危險區電纜（動力、控制）采用交聯聚乙烯絕緣、銅芯、A 級阻燃電纜。 2.7.5 電纜和導管引人裝置裝配到電加熱器上時,它們的結構和固定不應損害電阻加熱器的防爆特性。 2.7.6 電纜和導管引人裝置可以作為電加熱器整體的一部分,即構成電加熱器外殼的一個不可分離的部分。在這種情況下,引人裝置應與電阻加熱器一起進行檢驗。 2.7.7 控制柜顏色 RA7035,柜內主要電氣元件采用 ABB、西門子、伊頓產品。

2025-09-13

電熱恒溫干燥箱  1.用途及功能本技術要求描述了電熱恒溫干燥箱采購中需采購的電熱恒溫干燥箱。電熱恒 溫干燥箱用于烘干不銹鋼管、不銹鋼棒。為了使供方提供的產品能夠達到需方采 購產品的全部要求，特編寫此技術規格書，希望供方仔細認真閱讀本技術規格書，并按此中要求進行響應。供方在提供本產品時，必須充分考慮需方的特殊要求，在采購過程中應與需方進行充分溝通，以保證產品能穩定使用并且操作方便。供貨方所供產品除滿足本技術要求以外，還應符合現行國家相關標準和技術規范。  【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525    2.技術要求  2.1 物資技術要求  內膽尺寸：長≥2200mm 、寬≥400mm、高≥500mm;  外形尺寸：長度≤2500mm 、寬度≤600mm 、高度≤800mm;  溫控范圍：常溫-300℃;  控溫精度：±1℃;  開門方式：門向上開，且開門角度≥135°  內膽材質：304不銹鋼；  定時范圍：0-99小時可調；  功能特點：帶萬向輪、具有分層功能。  2.2 包裝、運輸和貯存要求  產品的包裝應包括產品所有部件、備品備件、消耗品及專用工具，不同品種部件應分類包裝，并提供完整的裝箱清單和必需的資料。運輸和貯存過程中要采 取有效措施進行保護和加固，防止設備有任何損壞或變形，包裝時應采取防水、防潮措施以進行保護。

2025-09-10

電烘箱1.主要技術參數額定電壓：380V；額定功率：≥38kW；溫控幅度：0～450℃；時控幅度：0～100h；鼓風延遲時間：1～60min；報警自停時間：1～60min；控制方式：PLC+HMI；外形尺寸：≥2500*2200*2200mm；控制精確度等級：≥1.0級；鼓風電機：≥1.1kW；引風電機：≥370W；溫度均勻度：≤2℃?！窘K揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525 2.技術要求（1）主控采用固態繼電器（配套散熱鋁座及風扇）。（2）配有斷路保護、短路保護、相序保護、過載保護、超溫保護、獨立控溫報警系統，超過限制溫度即自動中斷。（3）配有溫度傳感器檢測保護、雙傳感器檢測，并發出聲、光報警。（4）內膽采用2mm 厚優質不銹鋼板，長期使用不變形，不腐蝕。（5）加熱管材質為優質不銹鋼材質，可耐溫800℃。（6）保溫層填充物為進口絕熱高纖維材質，耐溫1000℃以上，有效抑制熱量散失。（7）電烘箱由箱體與配電柜組成。箱體組成不低于 10#槽鋼底座、5#角鋼主框架及加強架。箱體內壁采用不銹鋼板經鈑金折角加強后氬弧焊接，外壁采用優質冷軋鋼板經鈑金折 角加強后氣保焊接而成。（8）物體輸送系統由軌道及小車組成，便于物體進出，小車可承重 5T 以上。轉動軸承采用耐溫800℃高溫軸承，承載輪采用耐溫優質鋼鑄造而成。（9）配電柜由自控系統、電氣控制元件及電氣保護元件組成，可實現電烘箱智能控溫工作。（10）自控系統采用可編程控制器（PLC）、觸摸屏人機界面（HMI）及多種傳感器組成。（11）機械面板有聲光報警指示、報警解除按鈕、加熱啟停按鈕、引風啟停按鈕、電源指 示和急停按鈕。

2025-09-08

原油加熱器一、項目概況  用于 5×104m3雙盤式外浮頂原油儲罐罐內加熱器改造項目。每罐共一套加熱器，每套4組，加熱面積共250m2。本次更換一座5×104m3原油儲罐加熱器一套4組，每組加熱面積至少62.5m2。成交單位應按此技術要求簽訂技術協議，與報價文件一起做為合同附件。二、現場條件  當?shù)貧庀筚Y料據1973年/1982年的氣象站氣象觀測資料統計，特征值如下：1、氣溫：年平均氣溫9.8℃，極端最高氣溫34.4℃（1978），極端最低氣溫-22.4（1976）.2、降水：年平均降水量549.9mm，一日最大降水量204.7mm（1975）3、霧況：年平均霧日為4.4d4、風：仙人島海區強風向是WNW、S，最大風速29.0m/s；次強風向是N、NE，其最大風速26.0m/s；常風向?yàn)镾SE，頻率17.28%，次常風向?yàn)镾，頻率13.94%。六級以上風頻率16.62%。5、抗震設防烈度：7度（0.15g）。三、儲罐的基本技術條件1、油罐內徑：?60000mm；罐壁高度：19540mm。2、儲存介質：原油。3、油罐設計溫度：75℃4、介質密度：0.87t/m35、最高操作液位：17000mm6、浮盤邊緣支撐高度：2000mm7、罐壁蒸汽入口管中距罐底上表面800mm，入口管徑D88.9×9；罐壁冷凝水出口管中距罐底上表面200mm，管徑60.3×7。以上管材均為無縫鋼管，材質為20#鋼。8、加熱介質：蒸汽，溫度200℃。9、罐底板坡度：15‰。【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525 四、設計制造技術要求1、本技術要求是油罐用加熱器的最低要求，并未對一切生產過程做出詳細規定，供貨商應提供滿足技術條件的優質產品。2、本次設計制造的油罐用加熱器必須為“無水擊”型，且節能。3、加熱器所有焊縫必須為對接接頭型式（支撐架除外），排管直管段不得采用拼接。對接焊縫應采用氬弧焊打底，焊接采用電弧焊或氬弧焊蓋面，電弧焊焊條型號為E4316。4、焊接接頭型式應符合GB/T985中有關規定，且均為連續焊。5、加熱器的對接焊接接頭必須100%X射線檢測，焊縫檢測質量應符合NB/T47013中Ⅱ級為合格。6、加熱管選用無縫鋼管φ60×6、材質20（GB/T 8163-2008），鋼管采用螺旋翅片散熱方式。集結管主體采用拔制一次成型結構，底部輔以三通焊接，必須確保底部無積水產生，規格為φ114，集結管壁厚不小于8mm,拔制端頭厚度為6mm，長度不小于31.85mm，拔制長度符合GB12459-2017《鋼制對焊管件類型與參數》中的規定，托架用角鋼∠50×5。7、加熱器在油罐中呈立式布置，并在每組的環路布置中形成一定的坡度，便于冷凝水的回流。8、加熱器在罐底應該主要以環形均勻布置，有利于油品加熱的均勻性；在罐內所占面積小，排列有規律，使罐內平面空間加大；通道寬敞，檢修、操作方便。9、加熱器應結構簡單，先行預制，預制組件可通過罐壁人孔進入罐內，安裝方便。10、加熱器支撐型式由供貨商統一考慮，材質應為Q235B，所用型鋼最小壁厚不得小于5mm，焊接采用連續焊，焊條采用E4303。11、加熱器彎管處應采用大曲率煨制彎頭，彎頭壁厚不小于同規格管壁壁厚。12、加熱器要求噴砂防腐，表面除銹應達到GB/T 8923中的Sa2.5級質量要求，加熱器采用酚醛環氧漆，厚度60 μm。支架采用鍍鋅支架。墊板和拖鉤現場需要焊接不防腐。13、加熱器的托鉤不允許與加熱排管進行點接觸，不允許采用鋼筋等煨制托鉤，托鉤要求與加熱排管呈弧形圓滑的面接觸。14、加熱器組裝完畢后應進行整體水壓試驗，試驗壓力為1.8MPa，試驗必須用淡水。15、加熱器要根據儲罐原設計施工圖等設計文件避開罐內所有部件。

2025-09-06

軋機乳化液加熱系統  乳化液在軋制過程中主要起潤滑、冷卻作用。軋制過程中，通過乳化液來減小軋輥與帶鋼之間的摩擦力，從而減小軋制壓力，控制板形；同時在軋制過程中， 因軋輥與帶鋼接觸，產生熱量，造成軋輥熱膨脹，通過乳化液來消除軋輥熱膨脹，從而達到控制板形的目的。乳化液溫度在工藝潤滑中具有舉足輕重的地位，乳化液溫度必須嚴格控制在50~55℃，溫度過高或過低都不利于潤滑及清潔度。溫度過低利于細菌繁殖，造成乳化液腐敗，同時，較低的溫度不利于軋制油中極壓添加劑等成分發揮作用而影響潤滑。溫度過高則分子熱運動加劇，乳化液賽粒度會逐漸增大，穩定性下降，老化過程加快。因此為了提高乳化液質量，需對軋機乳化液加熱系統進行升級改造。一、使用環境、原始工藝條件及技術參數（一）主要環境條件1、氣溫累計年平均溫度：21.1℃極端最高溫度：41.7℃極端最低溫度：-2.9℃2、室外相對濕度年平均相對濕度：55.0%月平均相對濕度最高值：74.8%最低月平均相對濕度：～36%3、海拔高度：1096m4、地震烈度：7度5、安裝場所：成都板材軋機機組（二）機組主要技術參數機組類型：1420HC單機架可逆式軋機生產產品：冷硬卷生產能力（單臺）：20.7萬t/a帶鋼厚度：0.2～2.5mm帶鋼寬度：800～1250mm帶鋼運行速度：max.1200m/min乳化液使用溫度：45～55℃（三）公輔條件供電：380VAC/220VAC  50HZ注意：業主方負責供電到真空退火爐MCC室饋電斷路器，饋電斷路器到電加熱器控制柜以及控制柜到現場加熱器的線纜、材料和施工等由投標方負責。壓縮空氣：0.4～0.5Mpa（常溫）二、改造方案及主要改造內容（一）改造方案  對2臺軋機的乳化液加熱器進行改造，主要實現加熱泵從乳化液箱體抽取乳化液輸送到電加熱器內進行加熱，加熱后的乳化液通過氣動閥門控制輸送到箱體不同區域，以滿足乳化液溫度升溫均勻的需要，將遠程監控畫面集成到原軋機HMI系統。為生產高質量冷軋板提供可靠的設備技術保障。主要功能要求如下：1.加熱泵參數           流量：110   m3/h壓力： 0.2    MPa電機功率：11     Kw2.電加熱器             功率：2x200  Kw3.乳化液加熱溫度系統溫度： 45~55  ℃（二）主要改造內容1.對現有2套蒸汽加熱器進行拆除，含拆除材料及施工。2.設計、制作及成套供貨2套乳化液電加熱設備。3.2套乳化液電加熱成套設備安裝，含安裝材料及施工。（注：包含受電電纜、材料和施工）4.2套乳化液電加熱成套設備調試，含調試材料。5、將2套遠程監控畫面集成到原軋機HMI系統，含與機組通訊?！窘K揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525 三、設備技術規格  乳化液電加熱系統主要由供液系統、電加熱器以及電控系統組成。具體單套描述如下：（一）供液系統設備功能：將箱體內乳化液輸送到加熱器進行加熱，并根據需要回流到箱體內。設備組成：供液系統由供液泵、管道閥門及儀表組成。供液泵：從箱體抽取乳化液并輸送到電加熱器進行加熱，泵選擇臥式離心泵，用一備一設計。管道閥門：由從箱體取液管道閥門、加熱器連接管道閥門以及流回箱體的管道閥門組成。儀表：供液系統儀表主要有溫度表、壓力表、熱電偶、壓力傳感器、流量計等組成，主要參與供液泵和加熱器控制功能。技術參數：1. 供液泵流量： 110 m3/h；壓力：0.2 MPa  電機：AC380V，50Hz；功率：11 Kw箱體取液閥：手動蝶閥，DN200，PN16                泵入口閥：手動蝶閥，DN150，PN16                    泵入出閥：手動蝶閥，DN125，PN16，  止回閥，DN125，PN16                      加熱器出入口：手動蝶閥，DN125，PN16                    乳化液回流管道：手動蝶閥，DN125，PN16 ，氣動蝶閥，DN125，PN16                   壓力表及開關： 0~6bar                                 溫度表： 0~75 ℃                                   壓力繼電器： 0~5bar                                                  （二）電加熱器設備功能：對乳化液進行旁路加熱，讓其達到設定溫度。設備組成：由不銹鋼筒體、加熱元件等組成。不銹鋼筒體：采用φ406x10mm/φ133x4mm不銹鋼管與法蘭焊接而成，內部安裝加熱元件，乳化液由筒體下部進入加熱，從上部出液口排出。加熱元件：加熱元件由諾干組U型加熱管焊接在法蘭上，法蘭上腔為接線端子區域，加熱元件法蘭與筒體法蘭用螺栓密封連接即組成加熱器。加熱器功率選擇依據： ①考慮配液狀態極限情況進行功率選擇； ②假設配液（90m3）過程在5小時左右完成（一邊配液一邊加熱，其中加熱時間為4小時）； ③配液完成后生產按照最低升溫溫度12℃進行低速、大壓下量軋制，以便迅速升溫； ④電加熱效率按照85%考慮。具體計算如下：            P x 4 x 60 x 60 x 0.85 = 90 x 1000 x 4.18 x 12            P = 368.8 Kw  考慮到功率太大，采用兩套加熱元件設計，每套設計200Kw，與供液泵串聯，即可同時加熱也可單獨加熱，加熱模式在本地觸摸屏或遠程HMI上選擇設定。  電加熱器采用不銹鋼材料焊接，所有焊縫牢固無泄漏。  技術參數：    不銹鋼筒體尺寸：      φ406x10mm，L=2000mm                 2套    加熱元件：            諾干組不銹鋼U型加熱器，200Kw/組       2組（三）電控系統設備功能：對乳化液加熱系統進行全面控制：控制泵閥以及加熱器工作，并對工作狀態進行監控。設備組成：電控系統主要由供液泵控制單元、加熱器控制單元以及相關檢測儀表組成。系統所用電氣元件主要有：西門子PLC、觸摸屏，施耐德接觸器、中間繼電器、固態繼電器等其它元件組成。供液泵控制單元：主要控制加熱泵啟動/停止。其與乳化液箱體液位、箱體內乳化液溫度聯鎖，與加熱器內乳化液壓力、流量等相關聯。加熱器控制單元：主要用于對乳化液進行循環加熱。其與供液泵、流量、箱體內乳化液溫度聯鎖，與加熱器內乳化液壓力、溫度等相關聯。報警項目：電控系統對加熱系統進行檢測和監控，并對不正常項目進行報警，主要內容：供液泵運行狀態、加熱器運行狀態、加熱器內溫度、壓力及流量等項目。本地/遠程控制：現場可以通過本地電控系統對乳化液加熱系統進行控制，也可以用通訊方式與現有主控系統連接，實現在操控室的原軋機HMI上對系統遠程監控。

2025-09-04

真空泵烘箱1、概況該設備用于樹脂基復合材料的預固化工序。2、主要技術指標本系統中的設備均由一臺大型軌道式烘箱、一套真空系統和一輛臺車組成，具體技術指標要求如下。2.1烘箱主要技術參數（1）烘箱內腔有效容積:3000mm(寬)×5000mm(深)×4000mm(高)：1臺；（2）可使用最高溫度:≮ 260℃；（3）有效容積內溫場均勻度: ≤ 4℃；（4）溫度波動度：≤ 2℃；（5）升溫速率: ≥ 2℃/min；（6）可編程自動控溫，溫控精度: ≤ 2℃(工作時間內均要求此精度)；（7）烘箱推車:要求電動推車，承重不小于5 t，且能夠自動出入；（8）表面溫升: ≤ 室溫+40℃；（9）總功率:120-150 kW（單臺）；（10）每臺設備配一臺高質量真空泵(流量 ≥ 100m3/h)及真空罐；（11）連續工作時間要求 ≥ 72 h?！窘K揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525 2.2烘箱結構主要要求（1）外殼采用冷軋薄鋼板，內膽采用不銹鋼板，保溫層系超細玻璃棉(要求玻璃棉能承受交流電壓為 1500 V，頻率50 Hz，歷時1 min的耐電壓強度試驗)，箱體為整體雙開門結構；（2）箱體后側上部設置有安全門，一旦箱內壓力超負荷時，安全門能自動開啟，以避免爆炸事故的發生；（3）采用密閉式不銹鋼電加熱管；（4）控溫表要求采用島電牌，型號為FP23；（5）設有超溫保護裝置:當溫度超過規定的最高值時，控制系統會自動切斷加熱電源，(采用獨立兩路超溫保護);另帶有缺相、錯相保護等報警裝置；（6）箱體兩側壁分別設計φ50mm工藝孔，高度為60 cm (距離臺車車面)，并配堵蓋，能夠方便裝卸(用于真空管的出入)。位置要求靠近門口，距離門口1600 mm 處及2500 mm處各一個；（7）要求提供一組同型號測溫傳感器備用；（8）箱體上部設有一個廢氣排出口，且開啟度手動可調；（9）選用低噪音風機(防爆)，大門上設有觀察窗；（10）箱體整機噪音< 65分貝；（11）開門方式：雙開門，大門上設有觀察窗，并提供相應照明；（12）箱體整機顏色為深草綠皺紋漆，外觀要求：光潔色澤均勻，不允許有掉色脫皮等現象；（13）烘箱側面配備滿足安標要求的梯子，用于烘箱頂部維修工作；（14）烘箱總高不能超過5.7 m。烘箱頂部配備滿足安標要求的安全護欄；（15）烘箱出風要求從兩側底部出風；（16）烘箱要求門能夠從內部打開。

2025-09-01

蒸汽加熱器一、技術要求1.設備各法蘭口的配對法蘭、螺栓、盲板、墊片（兩套1用1備），發貨前各法蘭口加裝盲板后充氮?dú)?.02MPa保護。2.地腳螺栓、設備支架、地腳與設備連接板。3.主要技術參數：                           殼程                   管程流體                          污氮?dú)?                  蒸汽最高工作壓力 MPa G             0.02                    2.9設計壓力MPa G                            0.2                    3.0設計溫度°C                           200                    300腐蝕裕量mm                             0                     2.0耐壓試壓介質                潔凈干燥氮?dú)饣蚩諝?         潔凈干燥氮?dú)饣蚩諝饽蛪涸囼?yàn)壓力MPa G            0.23                    3.96氣密性試驗壓力MPa G            0.2                             3.0幾何容積m3                          19.75                    0.66換熱面積㎡                           150入口管徑DN            1000                    150出口管徑DN            1000                     804.新設備外形按原圖紙制作，保證整臺的外接接口定位尺寸不變。管束結構采用改進的雙管板（雙道焊）防泄漏結構。5.主要材質要求：5.1換熱管：S30408+10605.2管板：S304085.3殼體：Q345R5.4法蘭：16MnII或Q345R5.5其余元件材質：與原設備相同。5.6換熱管與管板連接方式：強度脹+雙面強度焊。6.材料選用要求6.1所有材料必須有原始材料出廠證明書（復印件無效），如有外購件制造方應在外購件到貨后嚴格組織復驗，以便及時發現和處理外購件的質量問題，且應對外購件的質量負全責。6.2設備所用鋼板應符合GB713-2008《鍋爐和壓力容器用鋼板》（含修改單）的要求及設計文件的要求；6.3換熱器管束全部采用I級管束，壁厚≥2.5mm，換熱管不得進行拼接，換熱管應逐根進行水壓試驗，穩定壓力時間不小于30秒，無滲漏為合格。6.4焊接材料應符合NB/T47018.1～7-2011《承壓設備用焊接材料訂貨技術條件》的要求并有合格的工藝評定；6.5所用鍛件應符合NB/T47008-2010《承壓設備用碳素鋼和合金鋼鍛件》的要求進行制造、檢驗及驗收。鍛件級別按照設計文件要求執行；6.6賣方必須保證材料質量，并按照相應的標準規范提供材料質量證明文件，所有受壓原件用材料必須是新的、未使用過的，具有原始材質證明；三、資質要求1.投標方需具備D級以上(含D級)壓力容器設計、制造資質。2.投標方需提供不少于3份空分行業蒸汽加熱器的業績合同。3.執行標準設備在制造過程中嚴格遵照下列標準（下述標準應以最新版本為準），當所用標準和本技術條件相矛盾時，應按嚴者執行。TSG 21-2016       《固定式壓力容器安全技術監察規程》GB713-2008           《鍋爐和壓力容器用鋼板》（含修改單）GB150.1~150.4-2011    《壓力容器》GB151-2014          《熱交換器》SH/T3540-2007        《鋼制換熱設備管束復合涂層施工及驗收規范》GB/T3274-2007        《碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶》GB24511-2009        《承壓設備用不銹鋼鋼板及鋼帶》GB13296-2013        《鍋爐、熱交換器用不銹鋼無縫鋼管》NB/T47013             《承壓設備無損檢測》【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525 4制造要求4.1在設備制造的過程中，應嚴格控制制造質量。4.2壓力容器制造應符合“容規”GB150.1~GB150.4-2011、GB151-2014的規定，具由完善的質量檢驗和保證體系。4.3設備的制作必須完全符合圖紙和技術附件及有關標準規范的要求，且與現場實際情況相符，保障新舊設備的順利替換。4.4除非圖紙另有規定外，所有受壓元件對接焊縫，以及人孔、接管與筒體的焊接接頭等焊縫均應采用全焊透結構。4.5換熱器管束全部采用I級管束，換熱管不得進行拼接，管程組件要求進行氦檢，漏率<=10-4Pa.L/S。4.6密封用設備墊片為整體墊片，不得進行拼接。4.7加熱器上的所有法蘭密封面或接管端部的對接坡口應進行保護，不得因磕碰劃傷、電弧損傷、焊瘤、飛濺、運輸?shù)榷鴵p壞密封面或焊接坡口。4.8賣方應根據鋼板的制造工藝確定加工余量，應確保設備成形后的厚度不得小于圖紙厚度。4.9 250>DN> 80接管的角焊縫及對接焊縫，進行100%MT檢測， 檢測標準滿足NB/T47013.4，I級合格;DN<80接管的角焊縫及對接焊縫,進行100%PT檢測, 檢測標準滿足NB/T47013.5, I級合格。4.10按以下順序進行氨檢漏和壓力試驗: （1）以0. 24MPa進行殼程氣壓試驗;（2）對加熱管管與管板的接頭進行氨檢漏試驗;（3）氨檢合格后，以4. 56MPa (臥試)進行管程水壓試驗。試驗合格后，應將水漬清除干凈，所有管口應封閉，設備充氮保護，氮?dú)鈮毫Ρ３衷?.02MPa。4.11試壓后管束整體脫脂，脫脂后應符合JB/T6896-2007中二類C2的要求，表面油質殘油量≤125mg/m2并出檢測報告，管側（污氮?dú)鈧?cè)）重點脫脂。5.設備的油漆、包裝、運輸5.1內表面：機械加工表面和非機械加工表面的線性尺寸的極限偏差分別按GB/T1804中的m級和c級的規定。5.2容器碳鋼內外表面噴砂達Sa21/2，清潔度按JB/T6896-2007《空氣分離設備表面清潔度》的要求。5.3設備制造完畢后，須對設備的碳鋼外表面(法蘭密封面除外)進行噴砂處理,達Sa2.5;底漆采用雙組份有機硅高溫底漆;面漆采用有機硅鋁粉耐高溫漆,顏色為銀色。碳鋼零件表面涂環氧酯富鋅底漆2道，干膜厚度共80μm。5.4碳鋼零件表面涂GSB0-1426-2001，B02中灰色面漆，油漆配方耐溫≥200℃。5.5所有零部件及附件的包裝，應保證在運輸和儲存過程中不發生變形和損壞，碳鋼零部件應有防銹措施，符合安全、經濟、不受損的要求。5.6為了安全的將設備運往現場，賣方應選擇狀況優良的運輸工具并制定詳細的運輸方案。5.7設備須在檢驗和試驗合格后方可進行包裝、發貨，所采用的包裝方法應符合JB/T4711-2003《壓力容器涂敷與運輸包裝》的規定。

2025-08-30

智能防爆電加熱機組   防爆風道電加熱器是由箱體、裝入多支U型電加熱元件等幾部分組成，管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分緊密地填入具有良好絕緣性和導熱性能的結晶氧化鎂粉。管狀電熱元件發熱體，具有結構先進，熱效率高，機械強度好，耐腐等特點。 一、技術要求  1.防爆電加熱器?電加熱器：總功率為：800kw（100kw×8），單臺電加熱器電熱元件由225支￠16mm304不銹鋼U型管式電加熱元件組成，其中另配9支備用。單支功率為3.7kw/支，380V?！唉ぁ毙徒臃?，分8組，100kw/組。?加熱管與管板之間焊接緊密。?加熱管相互間，管內連接導體相互間以及它們與金屬管的間距合理、防止短路；管外引出棒與加熱絲之間采用碰焊連接并按GB3836.3－2021表1和表3規定最小電氣間隙和最小爬電距離。  2.電加熱元件?電加熱元件嚴格按照J(rèn)B/T2379-1993之規定設計、制造與檢驗。?本設備加熱元件為金屬管狀電熱元件，元件金屬外殼優質不銹鋼0Cr18Ni9，電熱管縮管后單邊壁厚不小于1.0mm，設計正常工作溫度300℃至500℃，其外表面經高溫氮化處理，耐溫可達800℃。?加熱元件表面功率：表面功率的大小直接影響電加熱管的使用壽命，是電加熱管的重要技術參數。我公司選用發熱元件平均發熱負荷（即功率密度）：2.5w/cm2<3w/cm2<6 w/cm2 (國家允許表面負荷)。  3.防爆接線盒?防爆接線盒上設有電纜引入裝置，加熱器在出廠前接線盒內部均接線完畢，并留有電纜接線端，設備到達現場后，用戶直接引入電纜即可，安裝簡單、方便。?電纜引入裝置采用密封圈式，電纜布線。?接線箱內連接導體采用銅排連接  4.機組箱體結構   機體采用框架式箱體結構，拆卸方便。外皮采用耐高溫Q235制作。箱體要求具備足夠的強度，保證在承受±2000Pa時安全運行，外殼不變形。  5.風機   風機為低噪聲軸流風機，風機應具備24小時/天連續安全運行功能，風量、風壓滿足工況設計要求。風機葉輪必須做動、靜平衡試驗。   風機設備的震動和噪聲應符合有關規定。   （1）風機特性曲線應符合說明書及國標GB1236-2000的要求：            在保證點的風量+5%.            在保證點的風壓+5%.            在保證點的效率+5%.   （2）風機葉輪動平衡應符合國標JB/T6445-92<<通風機轉子平衡>>的規定.   （3）風機的剛性要滿足有關規范的要求,以使風機各個部件不產生振動.   （4）風機的噪聲應符合<<通風機噪聲限值>>的規定..   （5）風機的振動應符合風機行業標準,并達到良好以上水平.   （6）設備的加工精度及焊接質量應符合風機行業標準.   【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525   6.控制流程說明：   （1）負載風道加熱器分為多路電源供電。工作電壓AC380V  50Hz。     （2）控制方式：電加熱器總功率全可調設計，可控硅的工作方式：移相。   （3）采用智能溫度調節儀自動控制。溫度控制點分為出氣口1個(雙芯)、井筒溫度1個，加熱芯中心溫度2個，共4個溫度控制點。井筒溫度信號為PID自整定調節，出口溫度作觀察用，電熱管溫度作超溫保護溫度連鎖保護控制。   （4）加熱控制采用雙顯示智能調節儀PID(遠東)控制，主控器件為可控硅調功控制。根據溫度控制信號進行無級自整定調節，達到溫度控制精確。   （5）過熱超溫聯鎖保護：在加熱器內的電熱管表面設置2個具有代表性的高精度過熱保護測溫點，采集溫度信號輸送至溫控表，實時檢測發熱元件的表面溫度,在溫控表上可直觀的顯示和設定電加熱器中測溫點的發熱元件表面溫度，一旦電加熱器因某些原因電熱管出現超溫時，溫控表發出指令,切斷該臺加熱器的工作，并同時發出報警，提醒操作人員注意，及時排除故障，避免了加熱器因干燒等原因而導致?lián)p壞,待溫度下降至設定值后，會自動啟動電加熱器   （6）風機聯鎖保護：加熱器與風機聯鎖控制，必須先啟動風機后才能啟動電加熱器，當風機停止運行，加熱器自動切斷電源。  7.電氣控制性能：   （1）加熱器采用遠東AI808精度數顯溫度調節儀,調控方式PID自整定,具有超溫報警自動斷電 控制溫度穩定、準確。出口溫度進行監控，從而保證總井筒溫度控制在工藝要求值。    （2）在風筒設置一個溫度傳感器對發熱溫度進行測控，測控元件為Pt100分度熱電阻。將溫度信號傳送至溫控表通過PID運算、整定，輸出帶有跟蹤控制的模擬（4-20mA）信號,去控制主電路的可控硅模塊調控輸出功率，實現加熱井筒介質溫度始終恒定在設定溫度值左右，該控制方式溫度曲線平滑，控溫精度高。  8.主要電器元件型號   斷路器                      HD13-1500A 3P                                 正泰  多功能表                      數顯電流表1500/5，電壓表0-450V 遠東  互感器                      BH0.66  1000/5A                                 正泰  斷路器                          NM1 200A 3P                                 正泰  控溫儀                      AI808(0-400℃)                                 遠東  可控硅                      KPZP-2500A/2500V                 宜興  控溫鉑電阻      PT100分度                                 鎮江熱工  9.電氣控制柜面操作顯示   （1）加熱系統啟、?？刂?nbsp;  （2）加熱器啟、停信號顯示   （3）出口溫度顯示和監測   （4）井筒溫度顯示和控制   （5）電熱管溫度顯示和控制   （6）三相電流、功率顯示   （7）系統電源指示、故障報警指示   （8）風機啟、?？刂频?nbsp; 10.電氣控制柜保護與連鎖     故障連鎖及電氣自動保護二、防爆風道加熱器技術特點  1.該加熱器具有升溫速率快、設定溫度穩定可靠,保溫性能良好,殼體溫度控制在45℃左右,熱效率高達98％以上。  2.升溫和降溫速率快，可達10℃/S，調節過程快而穩定。不會出現所控介質溫度超前和滯后現象而導致控制溫度漂移不定，適合自動控制。   3.機械性能好：因?yàn)榘l(fā)熱體為特制合金材料，所以在高壓空氣流的沖擊下，它比任何發熱體的機械性能和強度都好，這對于需要長時間連續不斷對空氣加溫的系統和附件試驗更具有優越性。   4.在不違規操作使用過程中，該設備壽命可長達十年，屬經久耐用。   5.本設備具有體積小、操作簡便,對加熱介質潔凈無污染。

2025-08-30

鑄鋁加熱器（一）技術特性  鑄鋁電加熱器是以管狀電熱元件為發熱體，并彎曲成型，進入模具用優質金屬合金材料為外殼以離心式澆鑄成各種形狀，有圓型、平板、直角型、風冷、水冷及其它異型等。經精加工后它能和被加熱體緊密貼合，鑄鋁加熱器表面負荷可達到 2.5-4.5w/cm2，最高工作溫度 300-450℃之間。鑄鋁加熱器是一種高效熱分部均勻的加熱器，熱導性極佳的金屬合金，確保熱面溫度均勻，消除了設備的熱點及冷點。具有長壽命、保溫性能好、機械性能強、耐腐蝕、抗磁場等優點。將外散熱面增加保溫裝置，內散熱面燒結紅外線這樣可節約用電35%。完整的熱處理設備有三部分組成，即鑄鋁加熱器、溫度控制箱及輔助材料。 1.鑄鋁電加熱器：即發熱元件，是工件加熱時的熱量來源。我公司為您提供多種型號及規格，它們各有特點，性能也不盡相同。一般需用戶根據被加熱工件的形狀、厚度及所需的溫度值來進行選擇。 2.溫度控制箱：是與鑄鋁加熱器配套，為鑄鋁加熱器提供電源，并控制其工作狀態從而達到控溫的目的。溫控箱配有溫控儀，用于控制、測量工件的溫度、配置的溫度記錄儀用于實時記錄工件的溫度曲線以便用戶存檔備案。目前我公司為用戶提供多種型號規格的溫度控制箱，如 ZWK、WCK、RWK 型系列智能溫度程序控制箱、DWK、TCS 型系列電腦溫度控制箱、LWK 型系列溫度控制箱等，選型時用戶需根據加熱的范圍、加熱工藝要求及加現場要求來選擇理想實用的溫度控制箱?！窘K揚天電熱設備有限公司】——信息化 數字化 智能化——義飛揚天——防爆電加熱器專業制造商——為新時代中國制造加油助力——全國尊貴熱線：400-777-5525  3.輔助材料：主要有 KJ 型快速接長導線（溫控箱與加熱器間距離的連接線，也為 36V、55V、110V 等加熱器串聯用，并配有快速接插頭）、熱電偶（溫度傳感器，用于測量被加熱工件的溫度）、補償導線（熱電偶與溫控箱間距離的連接線）。（二）鑄鋁加熱器注意事項 1.工作電壓不得超過額定值的 10%；空氣相對濕度不大于 95%，無爆炸性和腐蝕性氣體。 2.接線部分放在加熱層、保溫層以外，外殼應有效接地；避免與腐蝕性、爆炸性介質、水份接觸;引接線應能長期承受接線部分的溫度及加熱負載，接線螺絲緊固時應避免用力過猛。 3.鑄鋁加熱板應放在干燥處、若因長期放置，絕緣電阻低于 1MΩ時，可在攝氏200 度左右的烘箱中烘烤 5-6 小時，即可恢復正常。或降低電壓通電加熱，直至恢復絕緣電阻。 4.鑄鋁加熱圈應做好定位固定,有效發熱區必須與受熱體緊密貼合，嚴禁空燒。發現表面有灰塵或污染物時，應及時清除干凈再用，以免影晌散熱而縮短使用壽命。 5.鑄鋁加熱器出線端的氧化鎂粉，在使用場所避免受到污染物與水分滲入，防止漏電事故的發生。

2025-08-29
